Монтаж башни 61 метр Р.Коми

Сыктывкар, Эжва, городской округ Сыктывкар, Республика Коми

В двух словах

Об объекте

Клиент

Сварочно Монтажный Трест (АО "СМТ")

Сроки реализации

Окт 2024 - Окт 2024

Высота

61 м.

Металлоконструкции

22 т.

Выполненные работы

Монтаж

Разработка КМД

Немного подробнее

Описание объекта

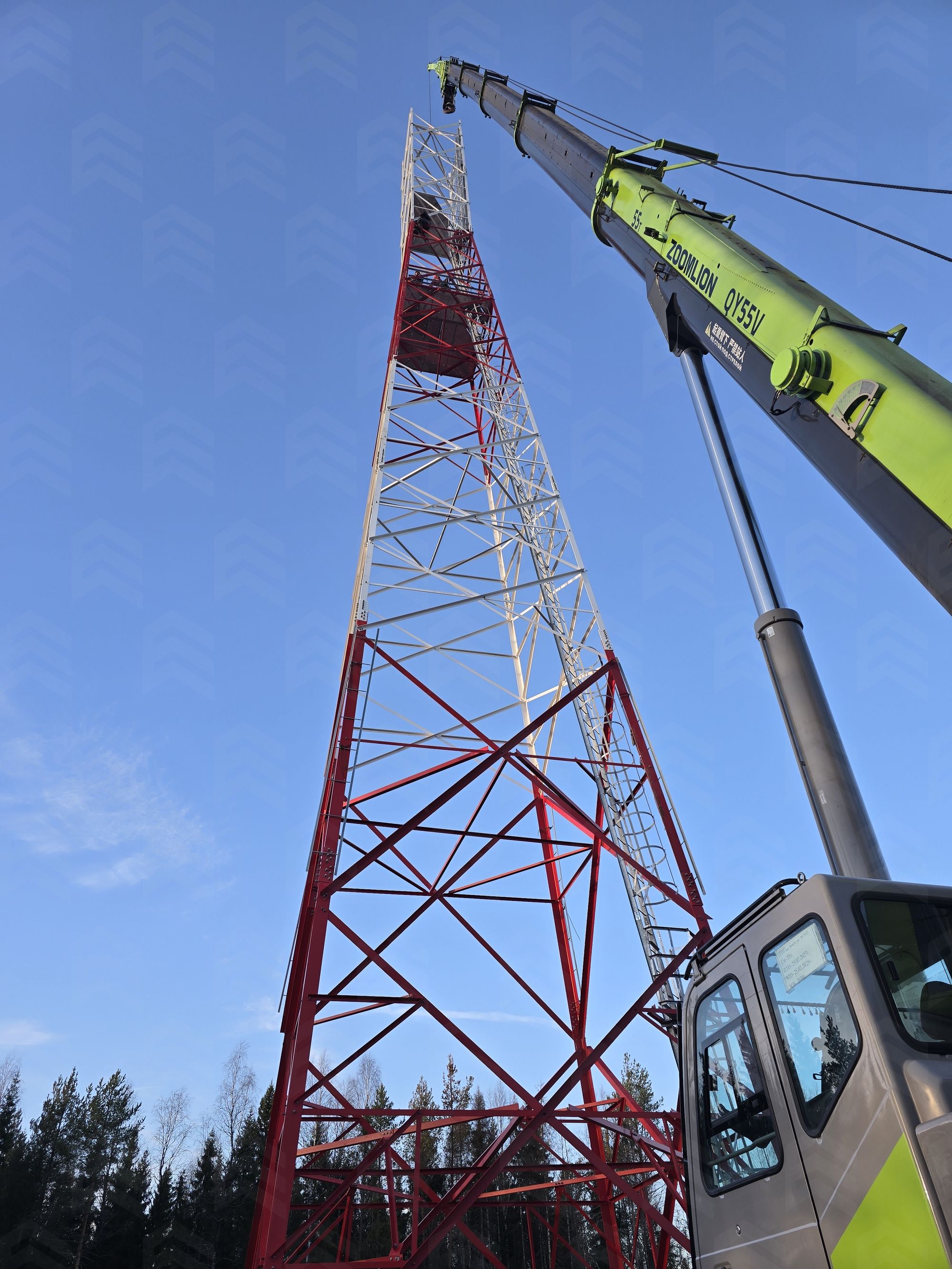

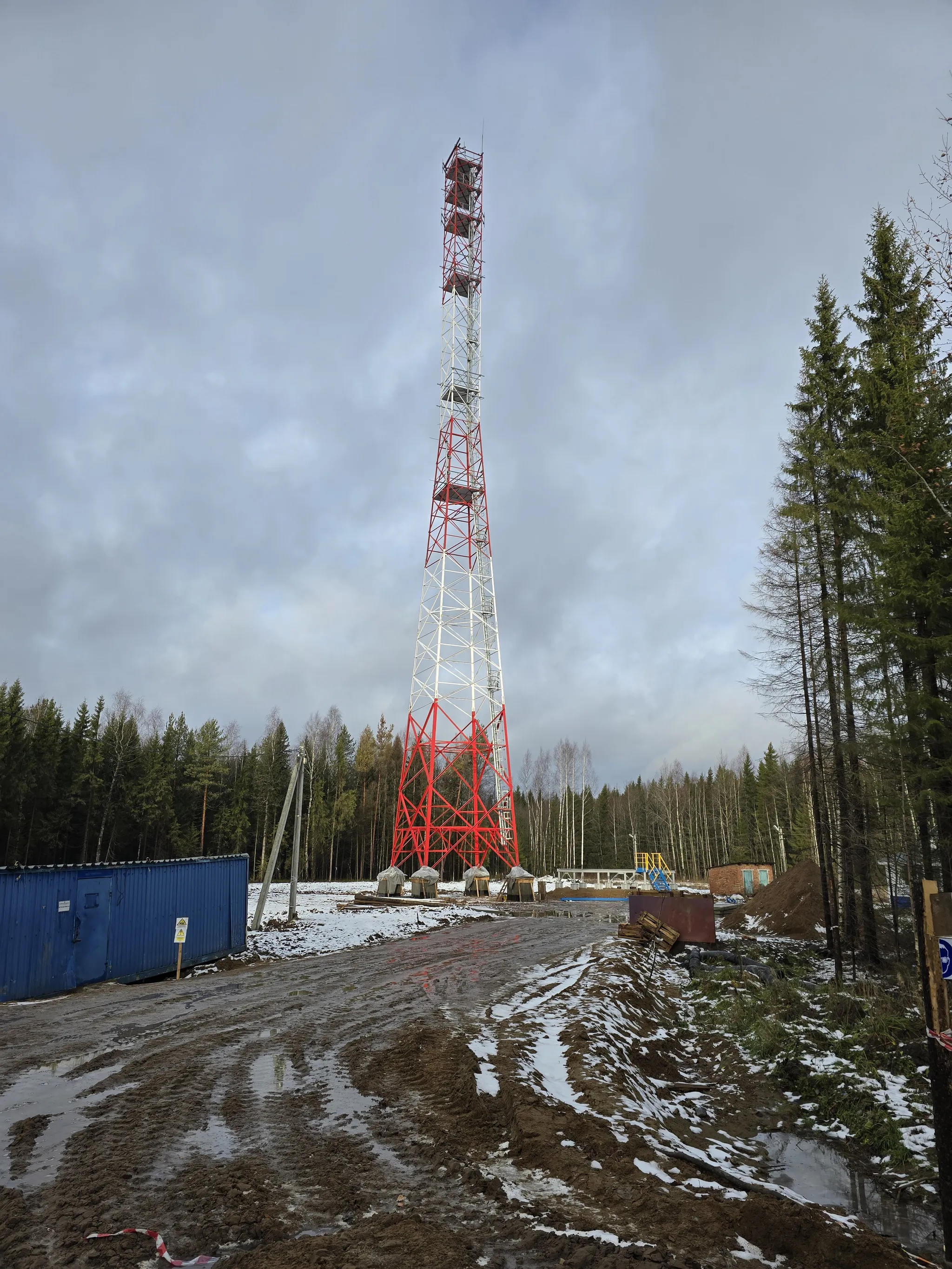

Монтаж башни 61 метр автокраном

Особенности объекта

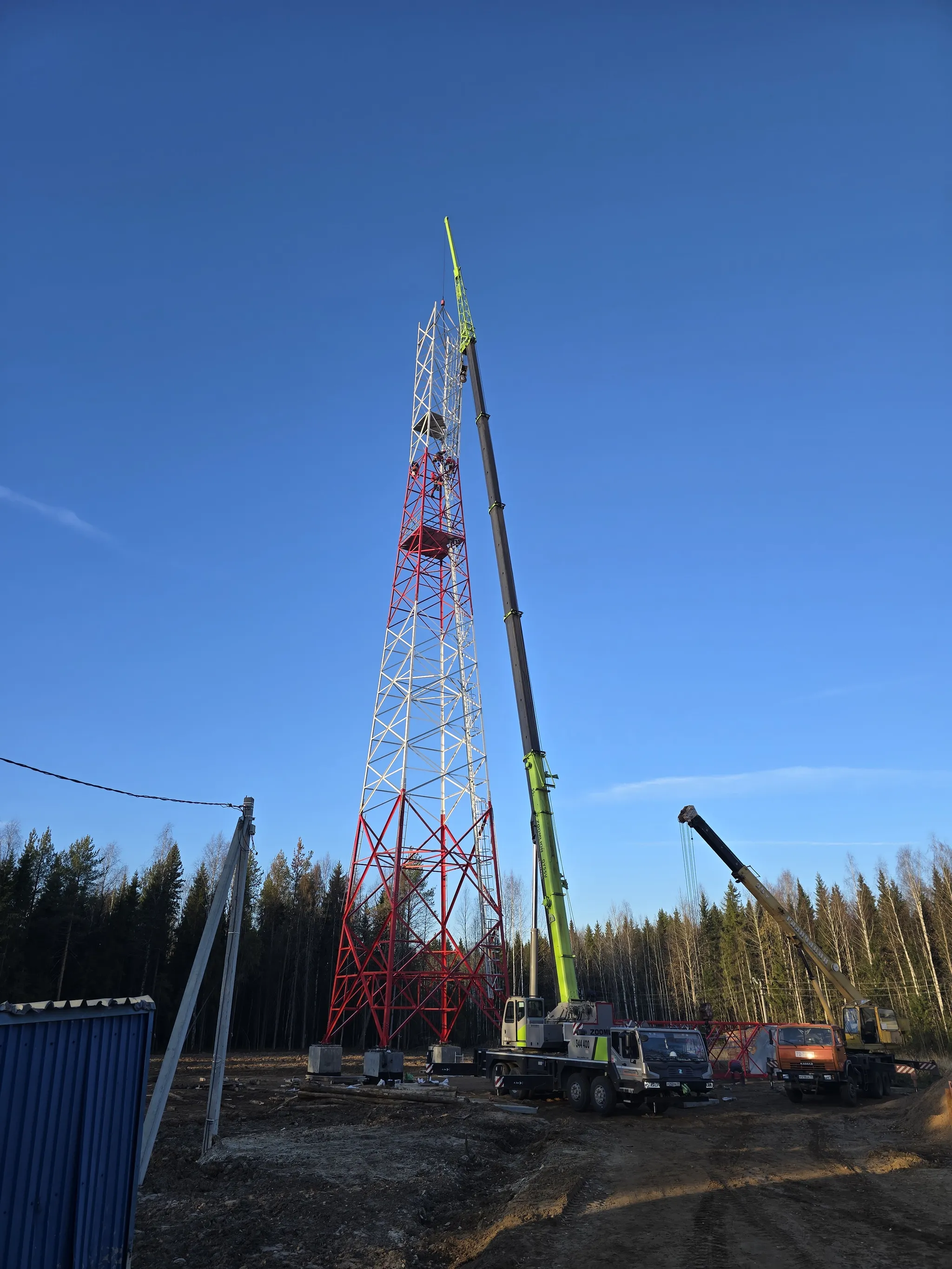

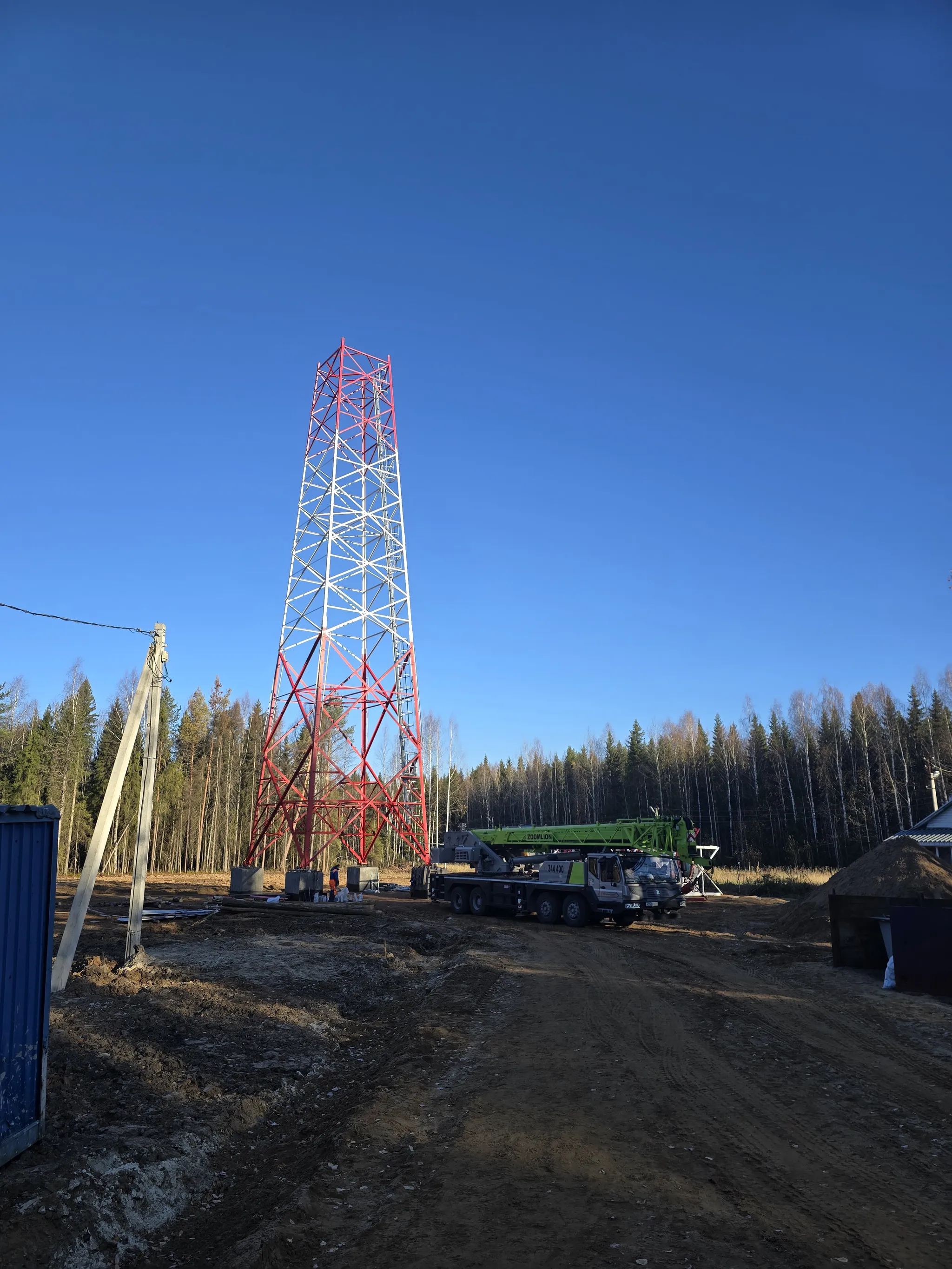

Выполнены работы по крупноузловой сборке металлоконструкций с применением автокрана г/п 25т. до отметки 30 метров. Последующий монтаж выполнен автокраном г/п 50 т. с длиной стрелы 55 метров.

Решенные задачи

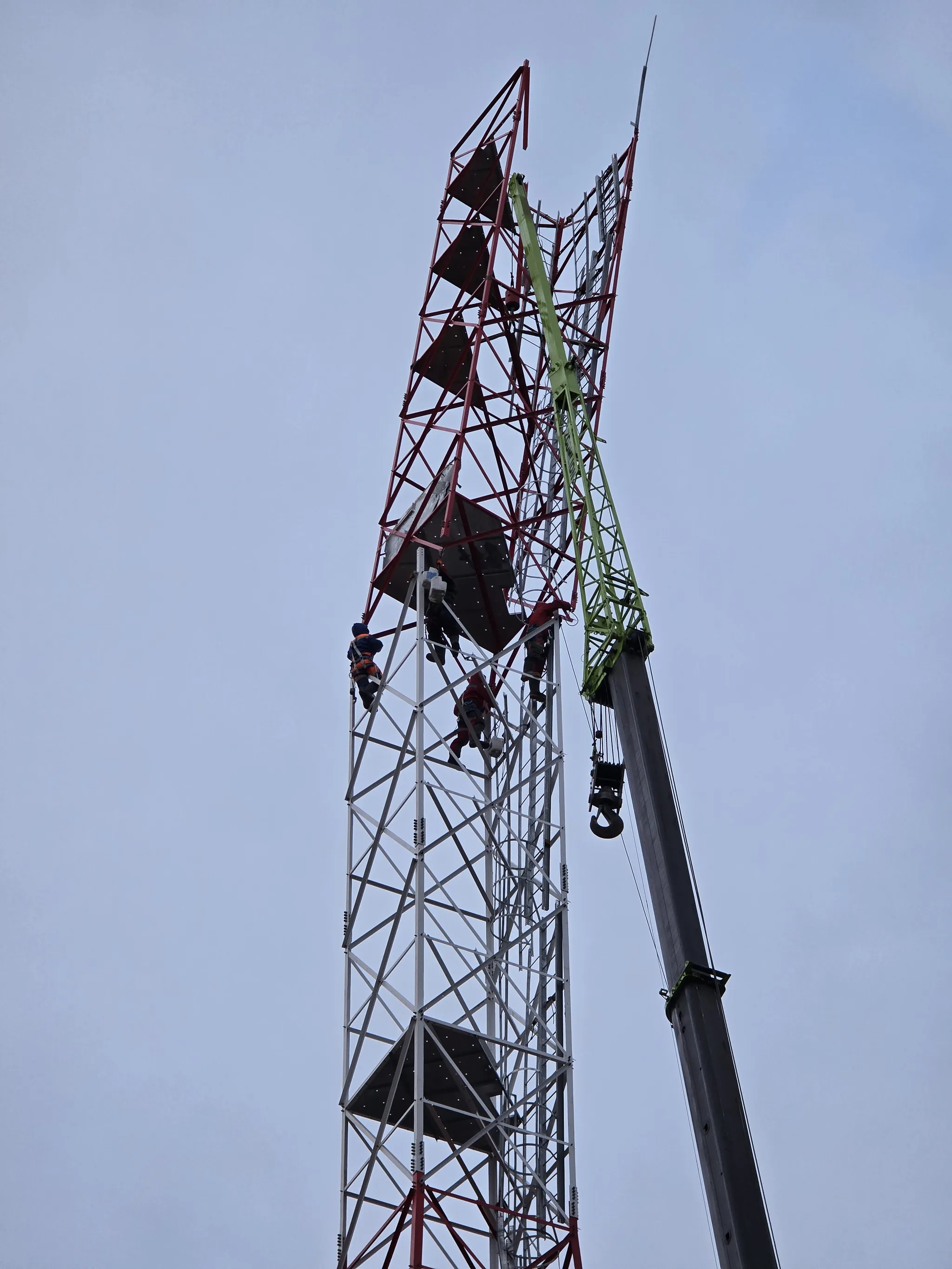

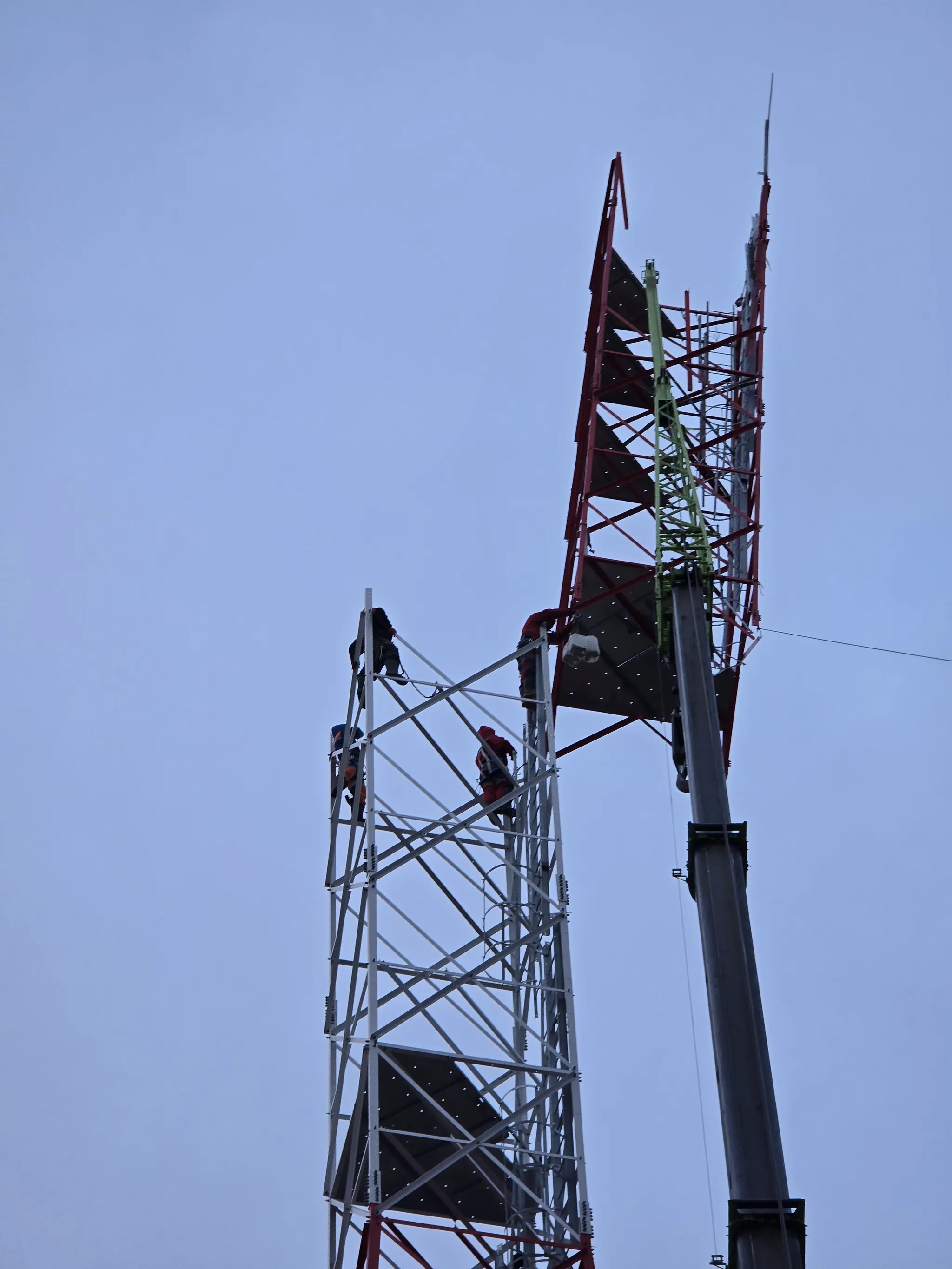

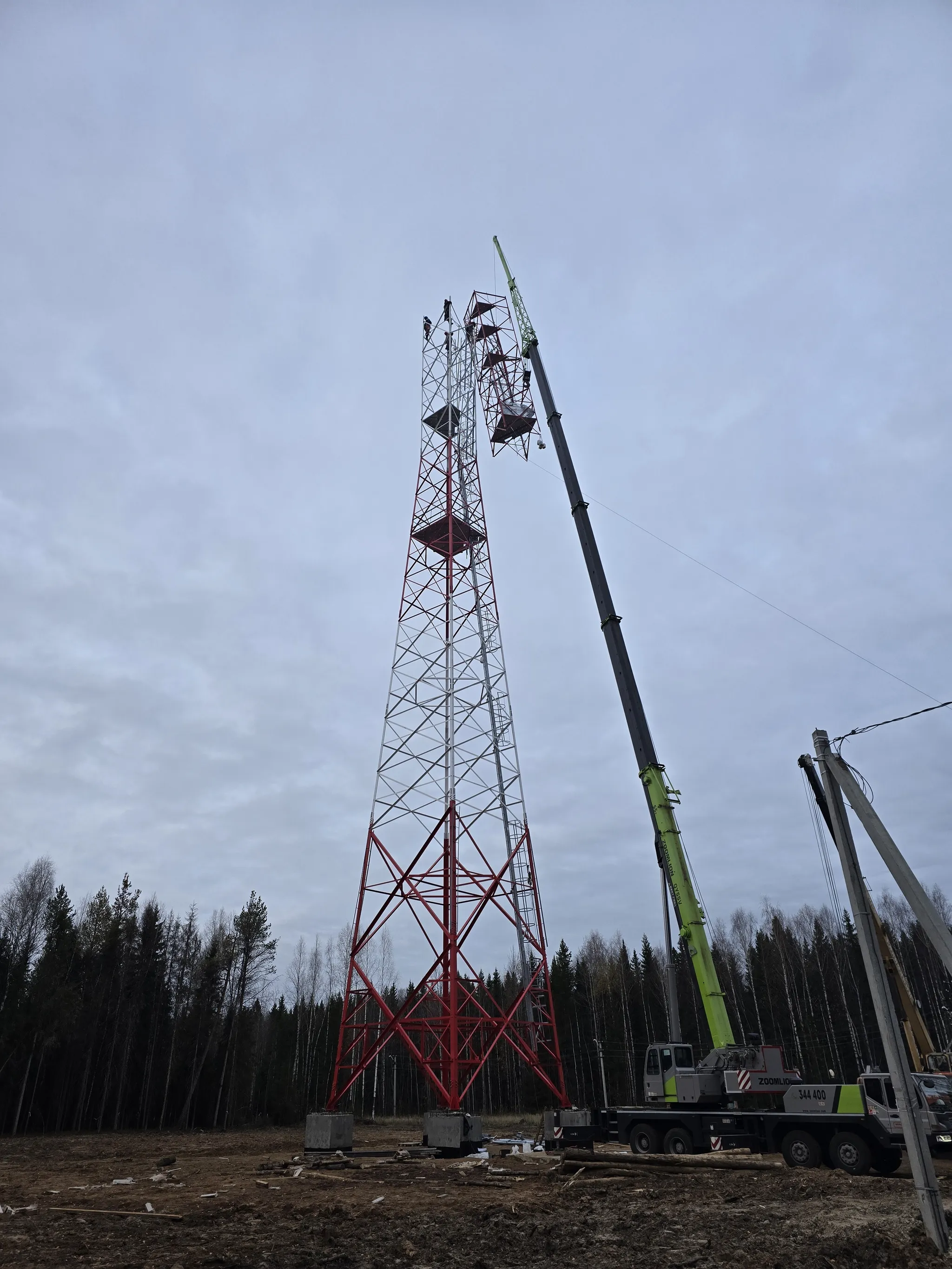

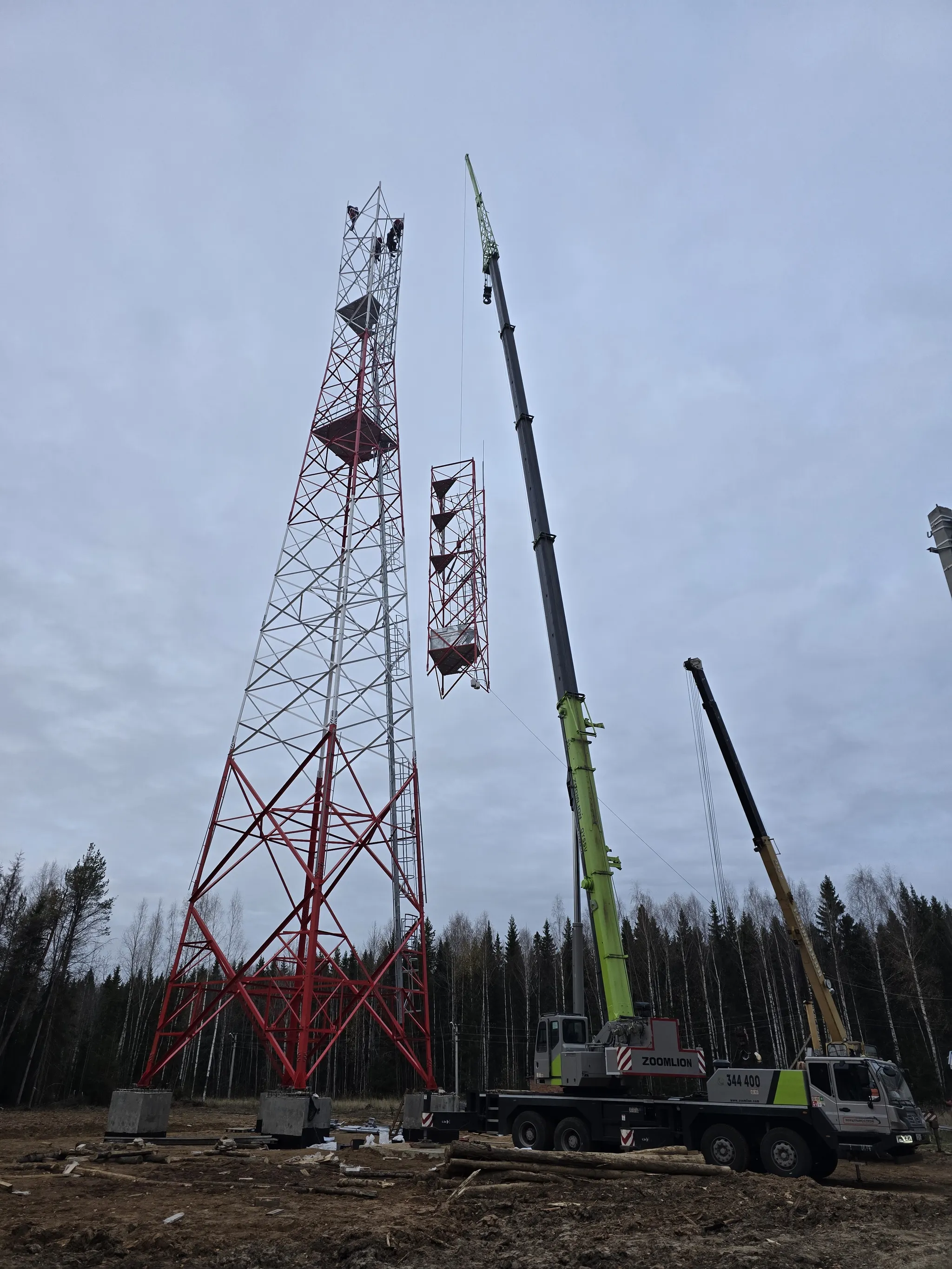

Высота сооружения превышает длину стрелы автокрана на 7 метров с учетом высоты фундаментного основания на поверхности. Подъем осуществлялся с применением расчетного пригруза, заведением оголовка стрелы в пространство секции башни на снятых вертикальных связях. Установка секции выполнена со смещением центра тяжести.

Монтаж автокранами 25 и 50 тонн стрела 55 метров

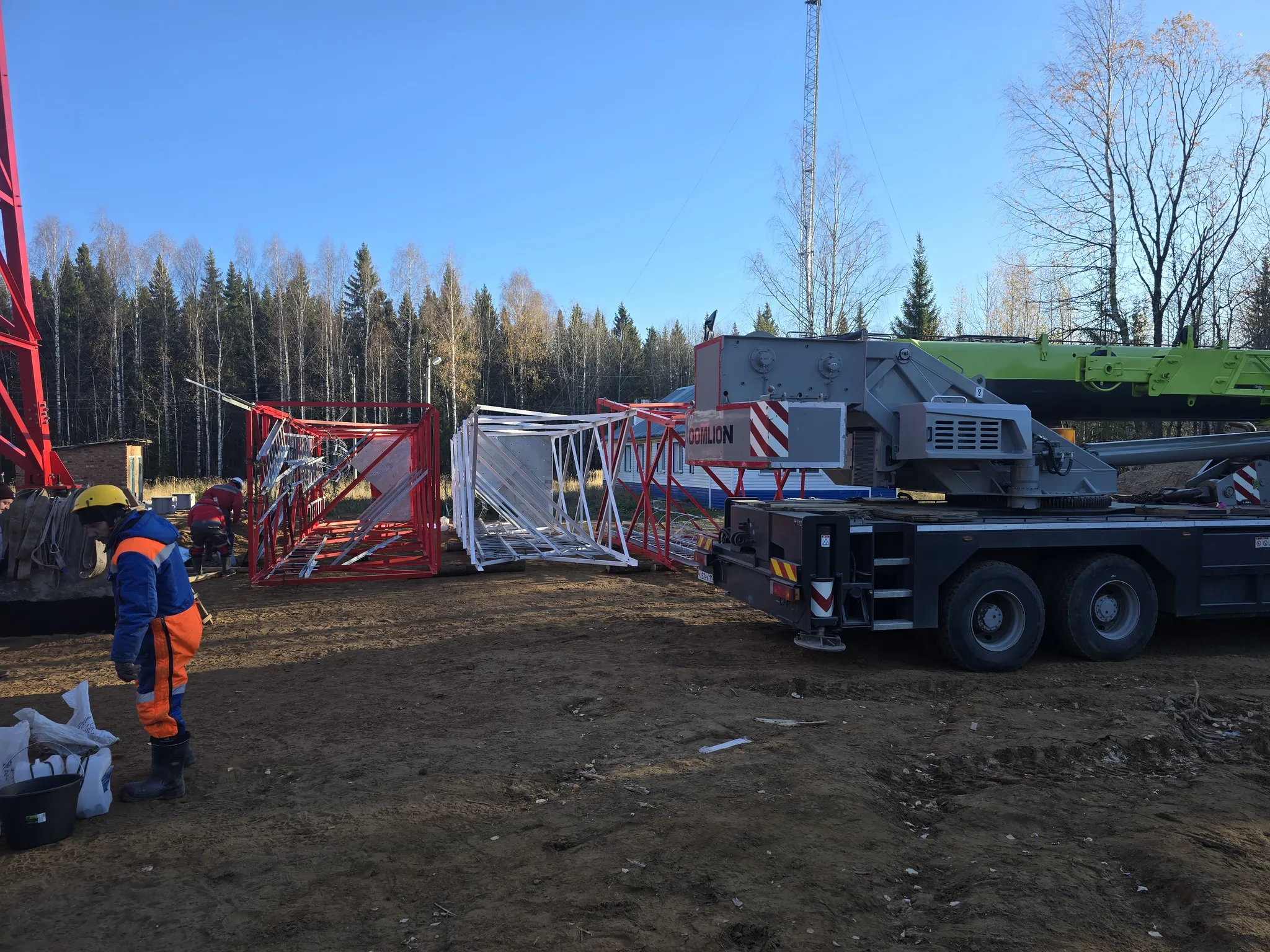

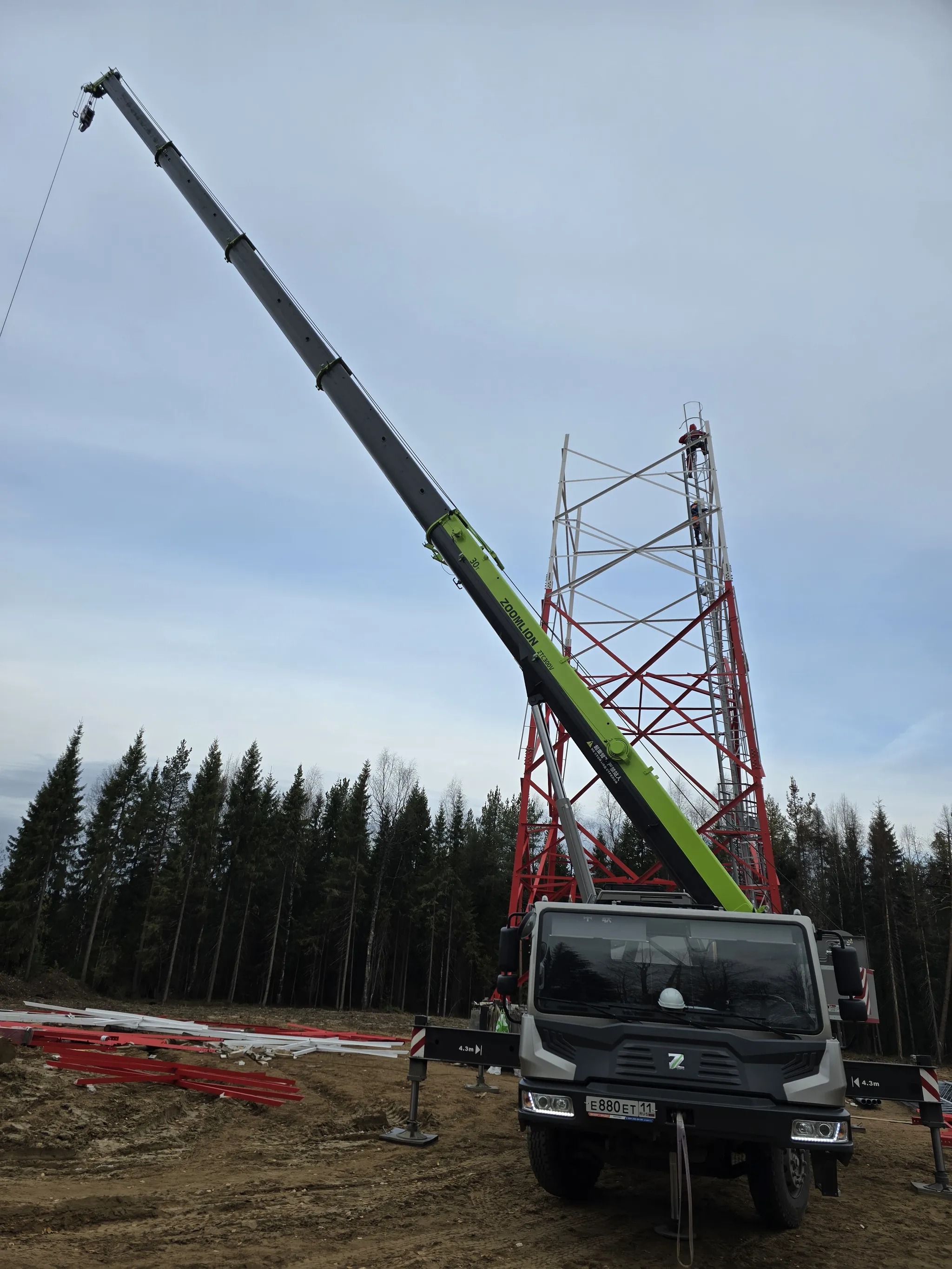

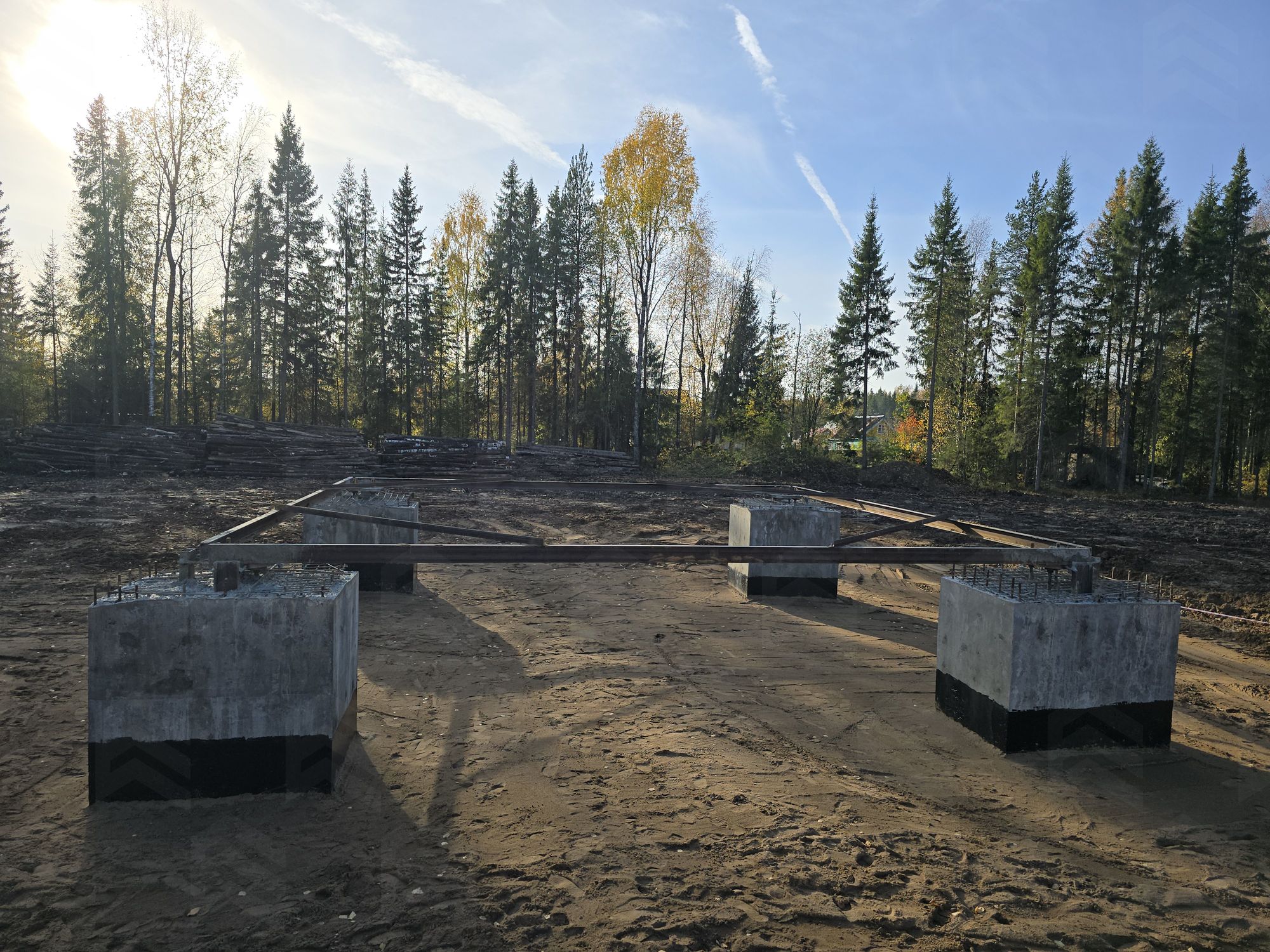

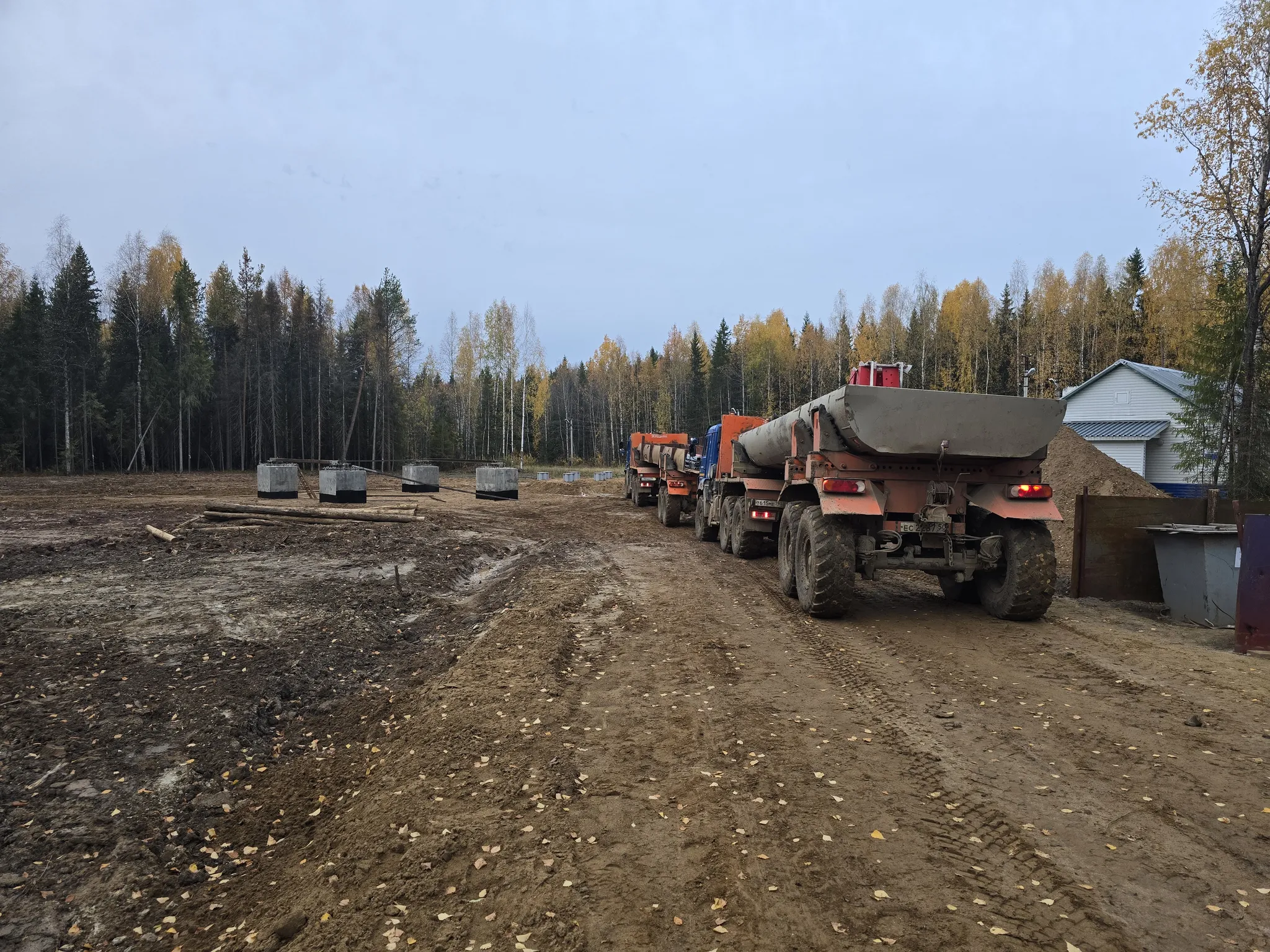

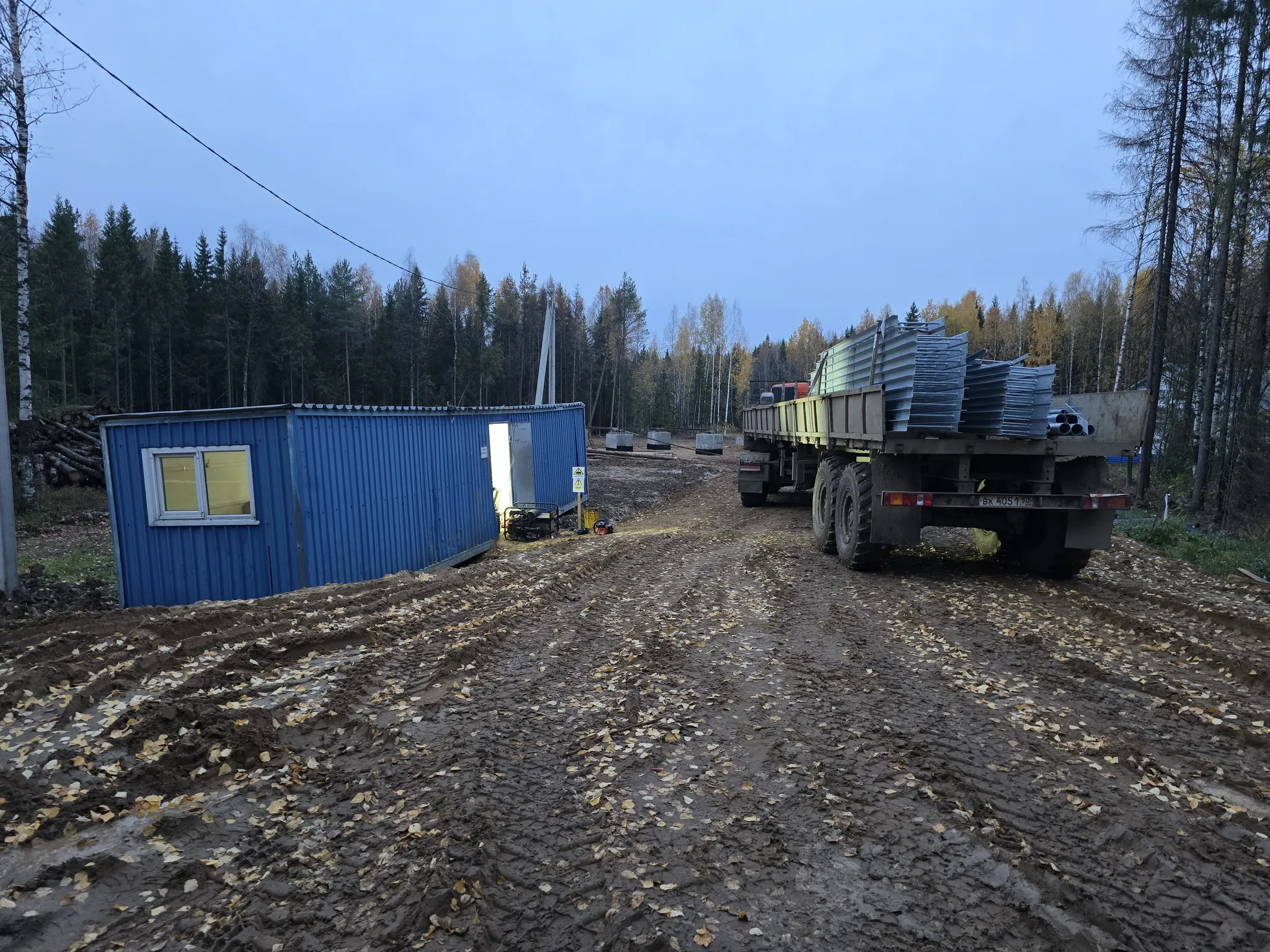

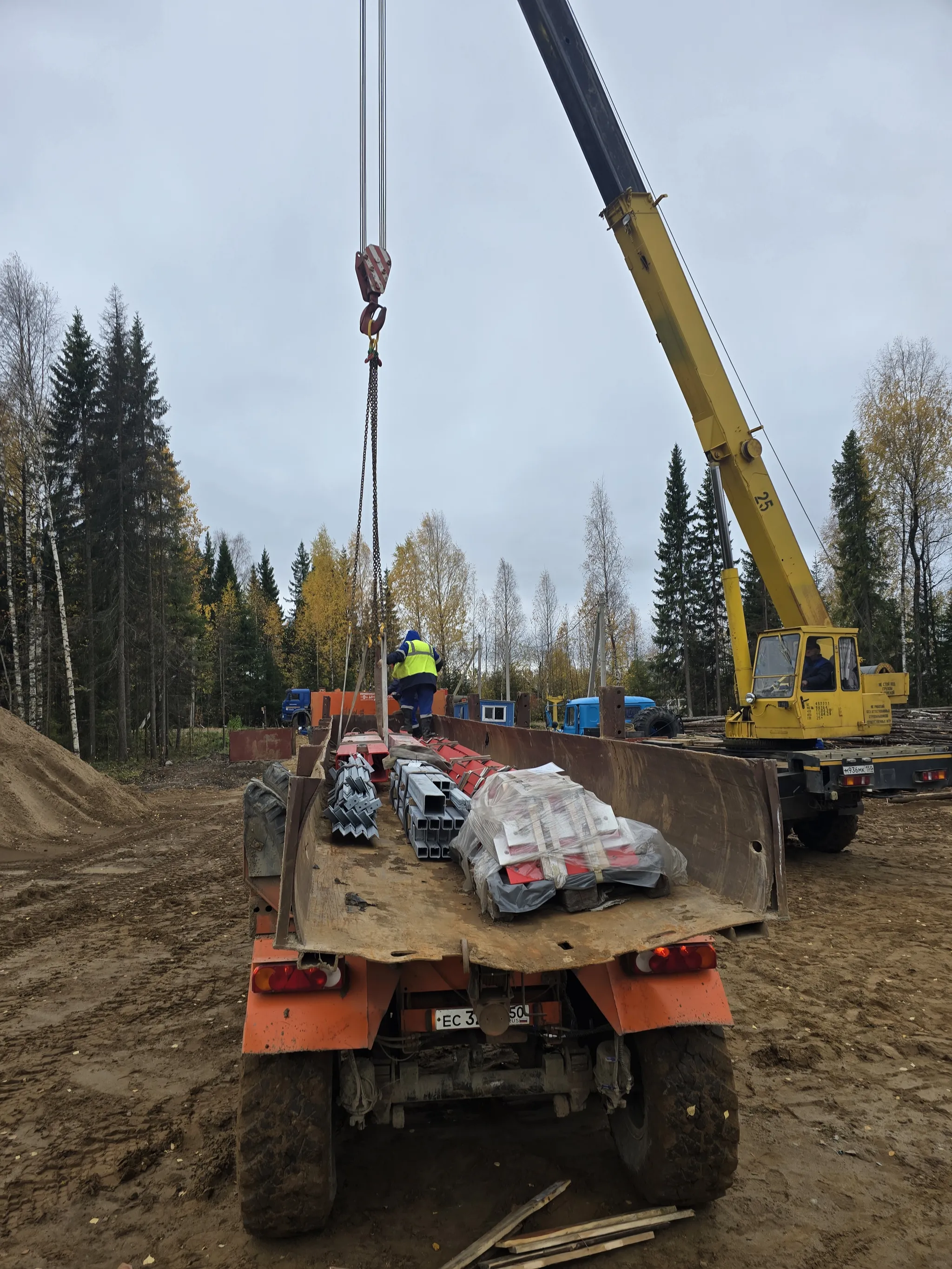

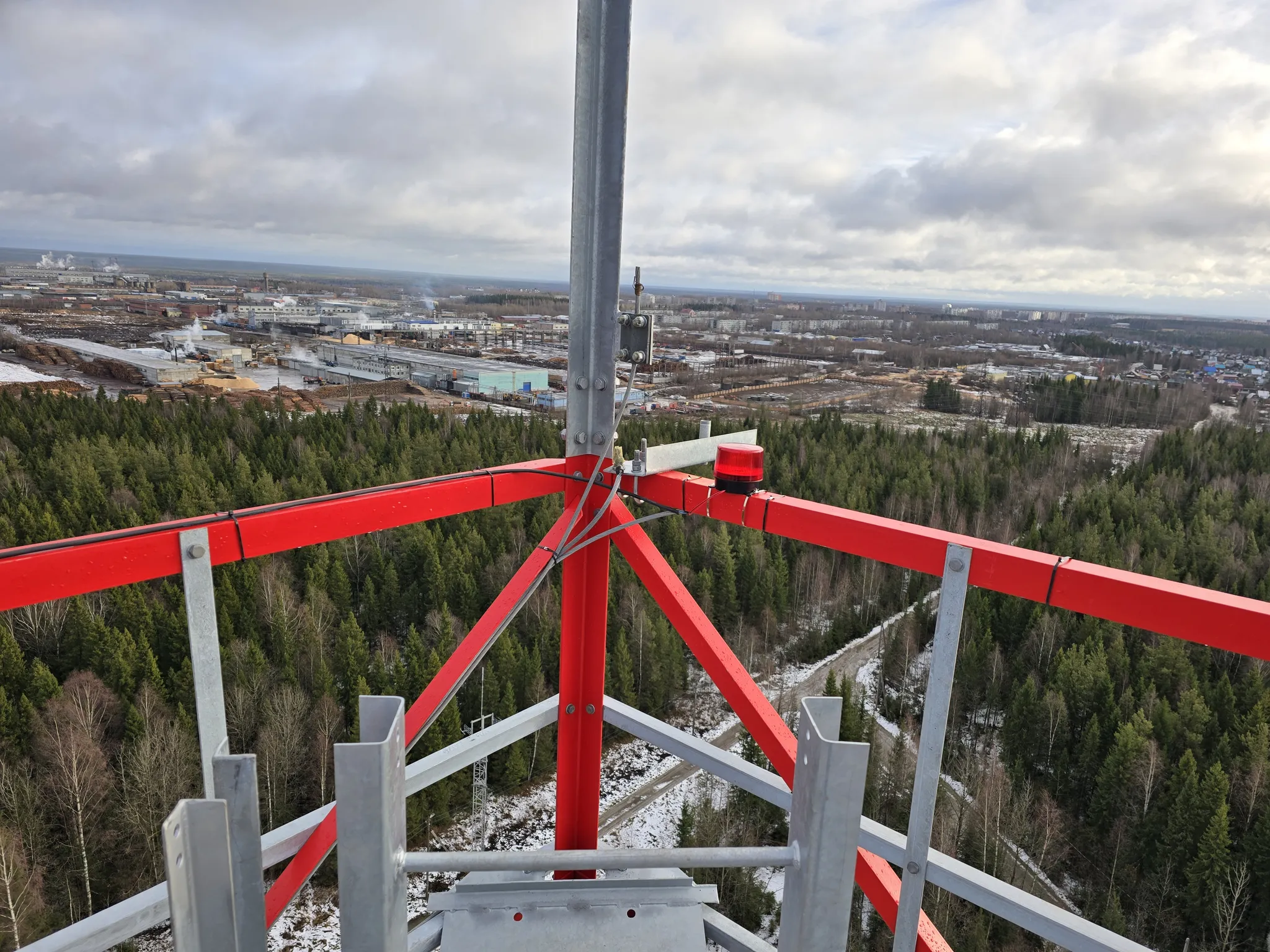

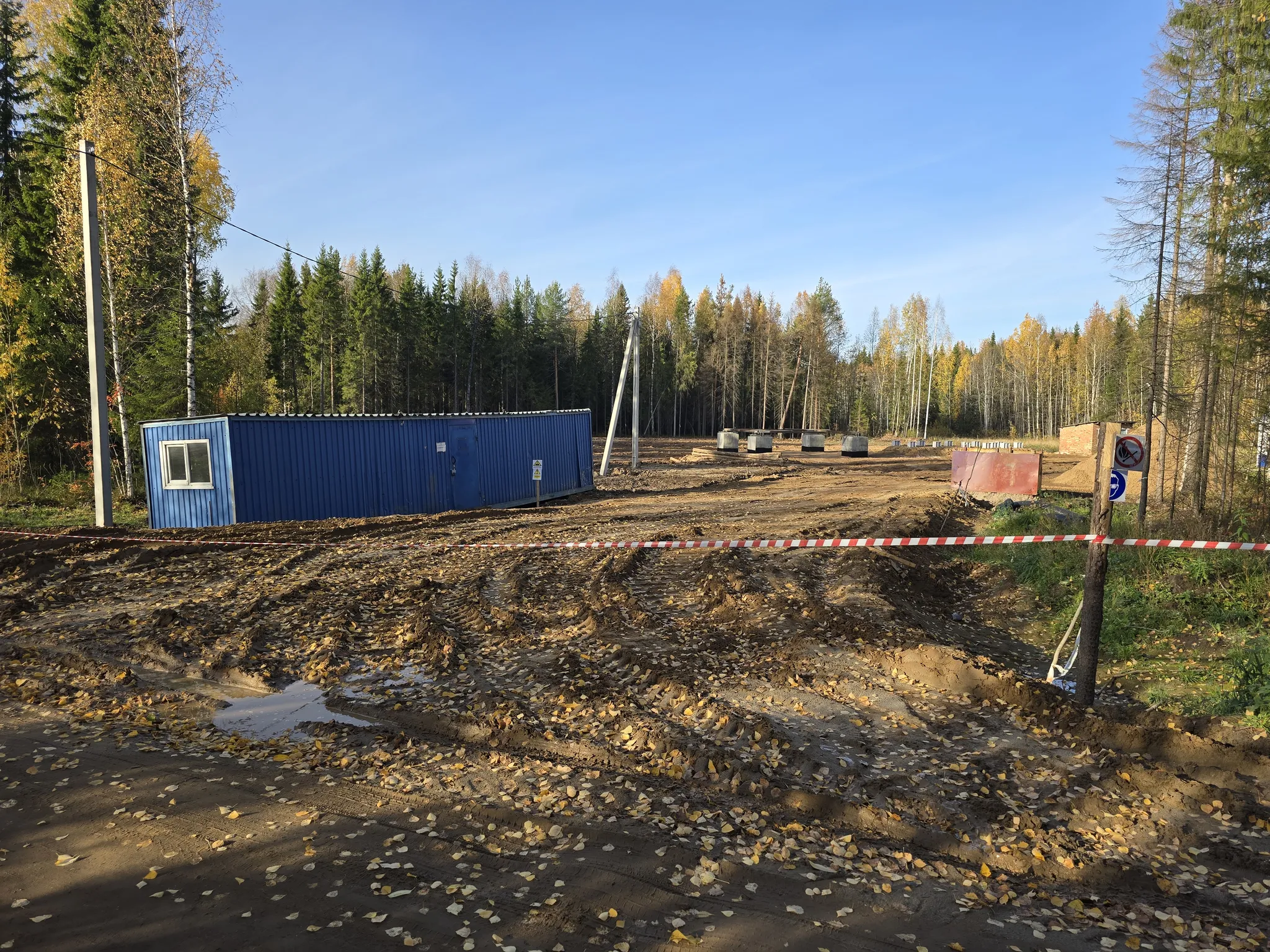

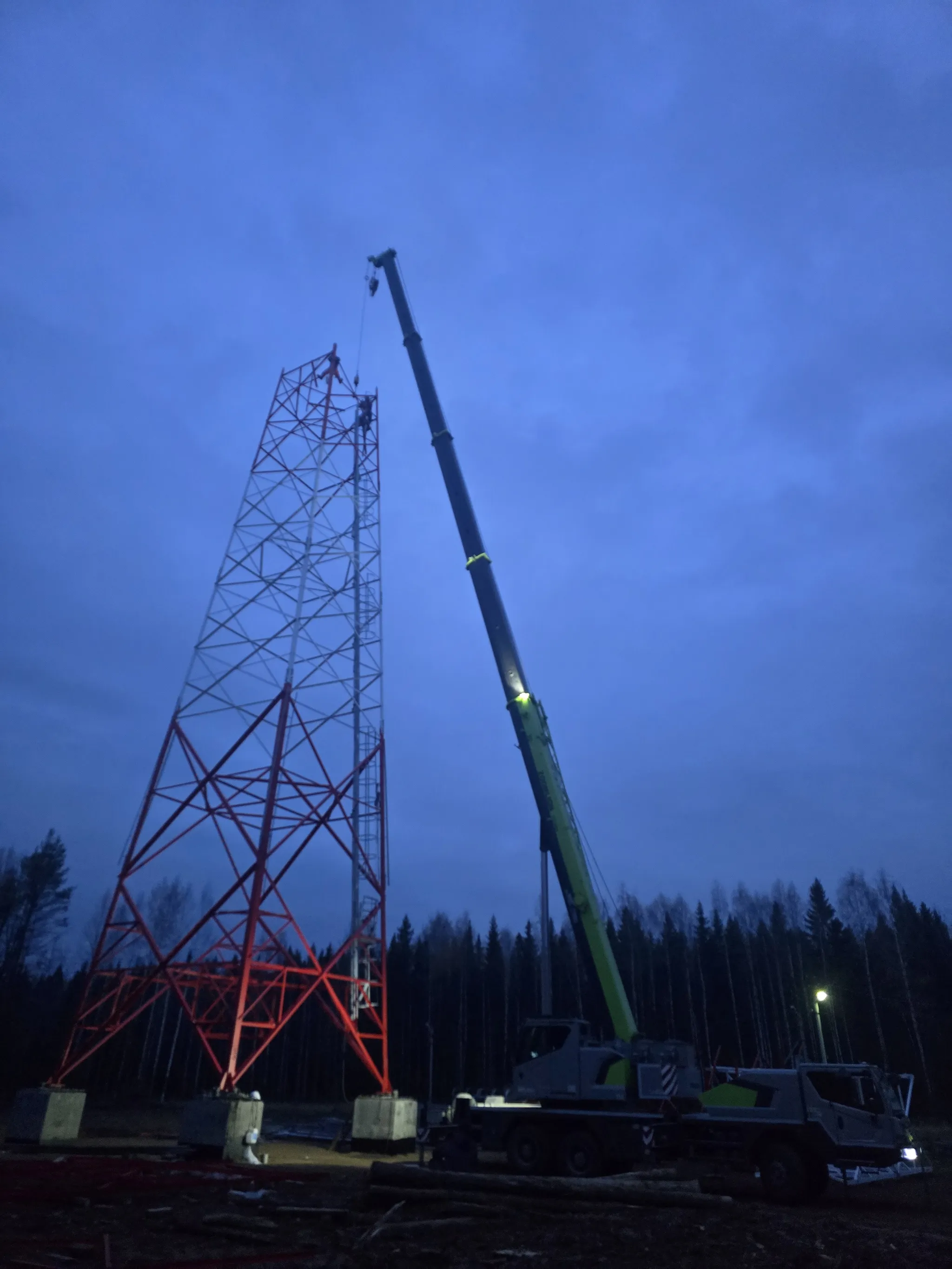

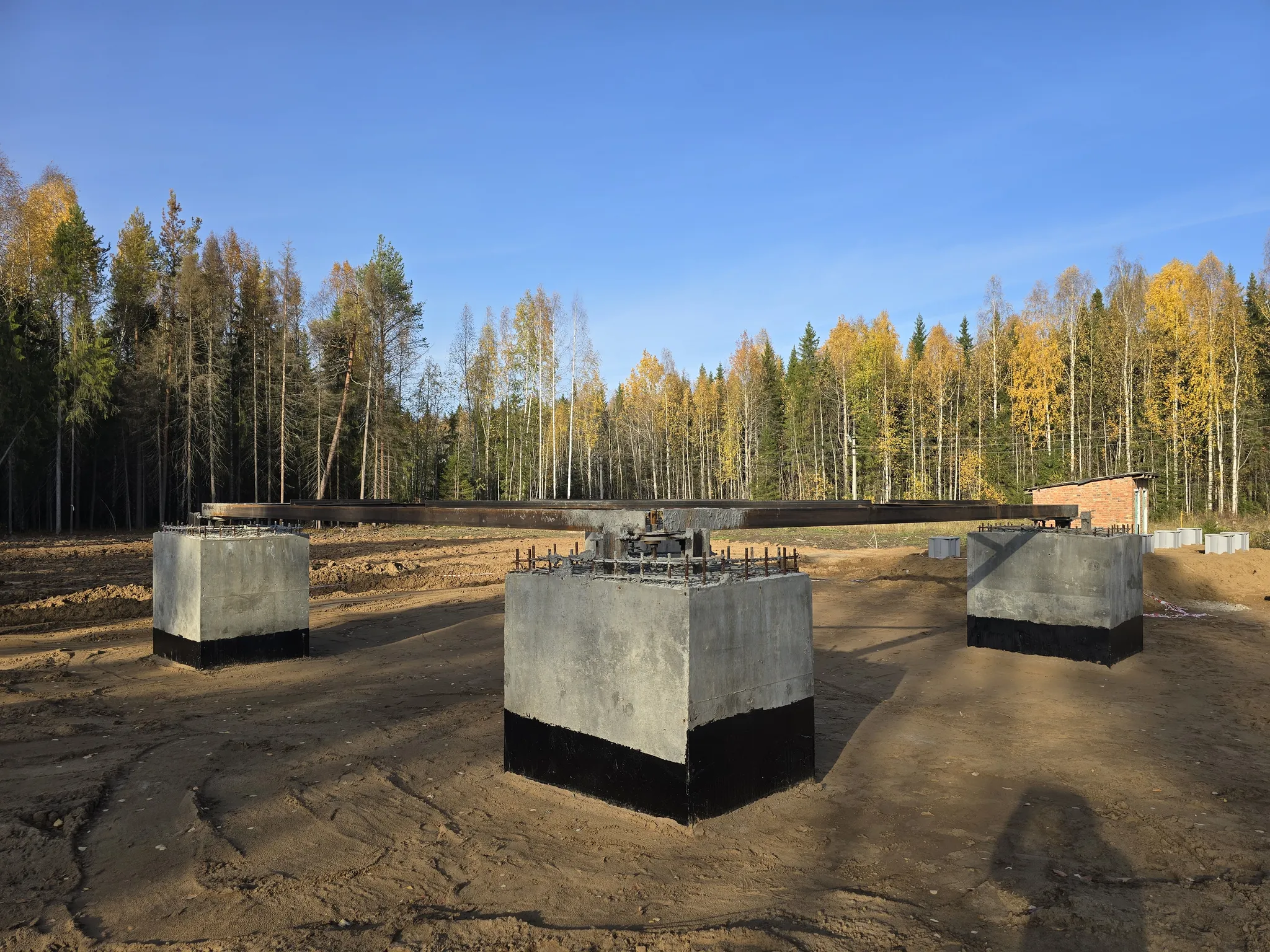

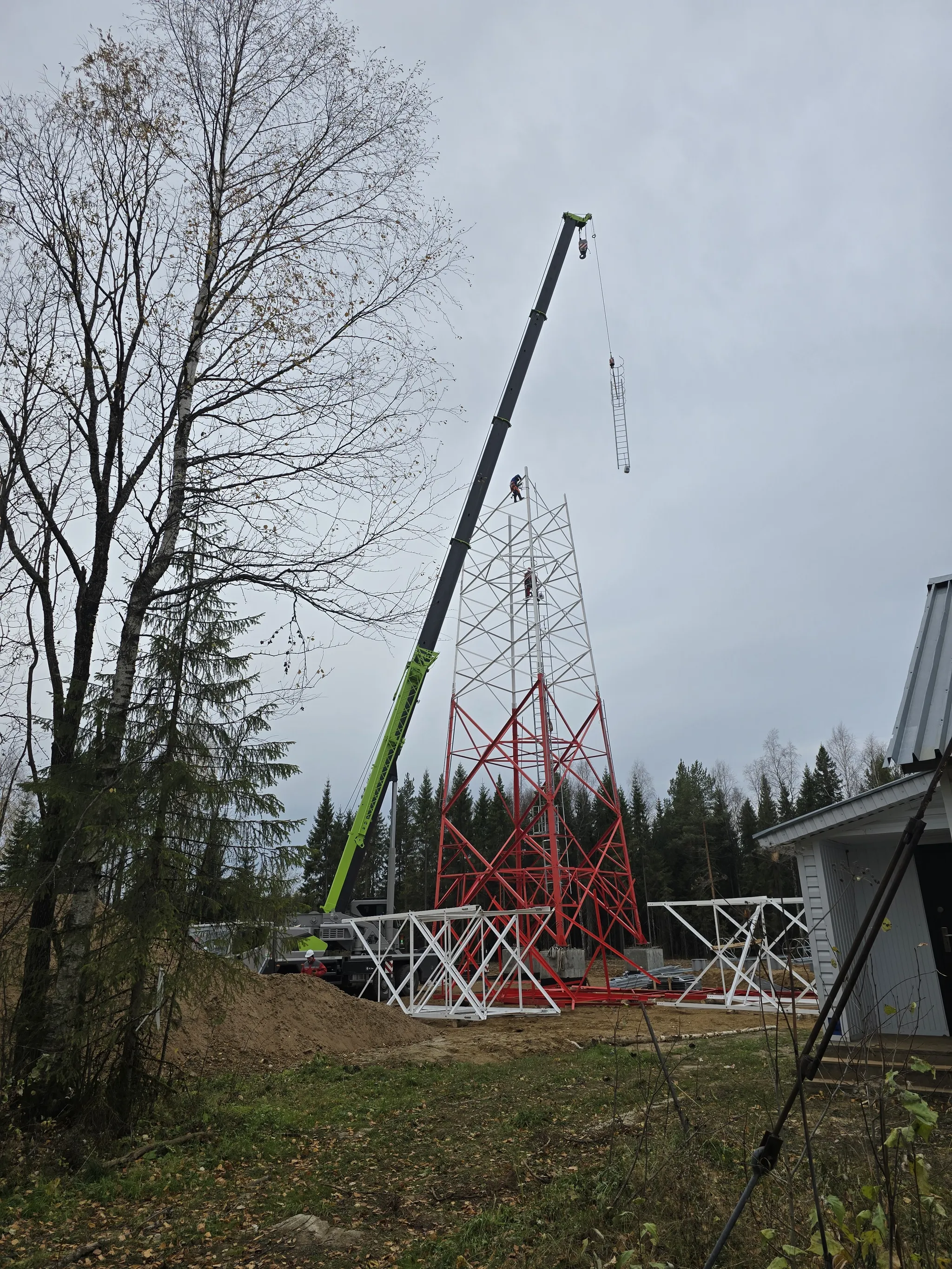

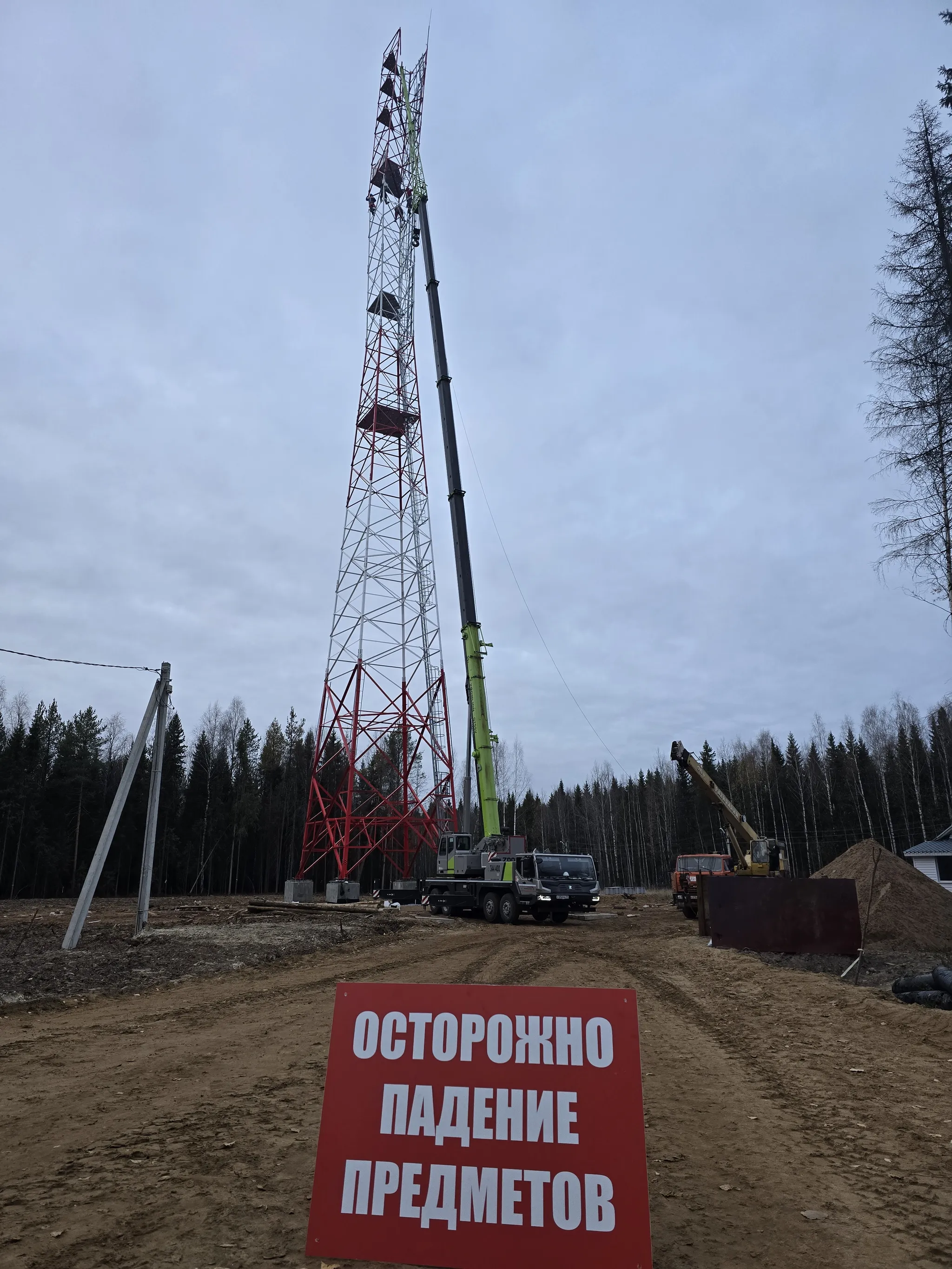

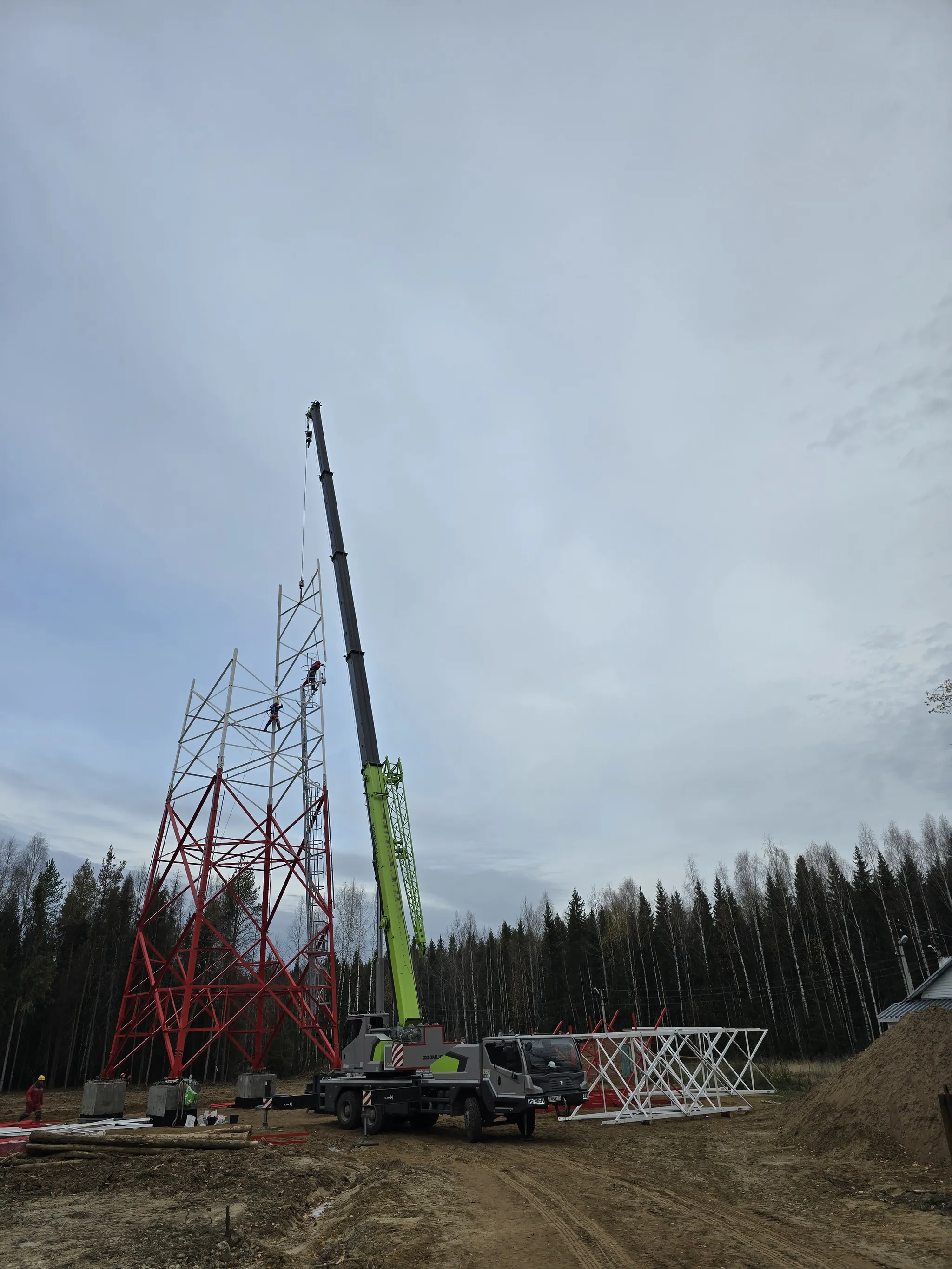

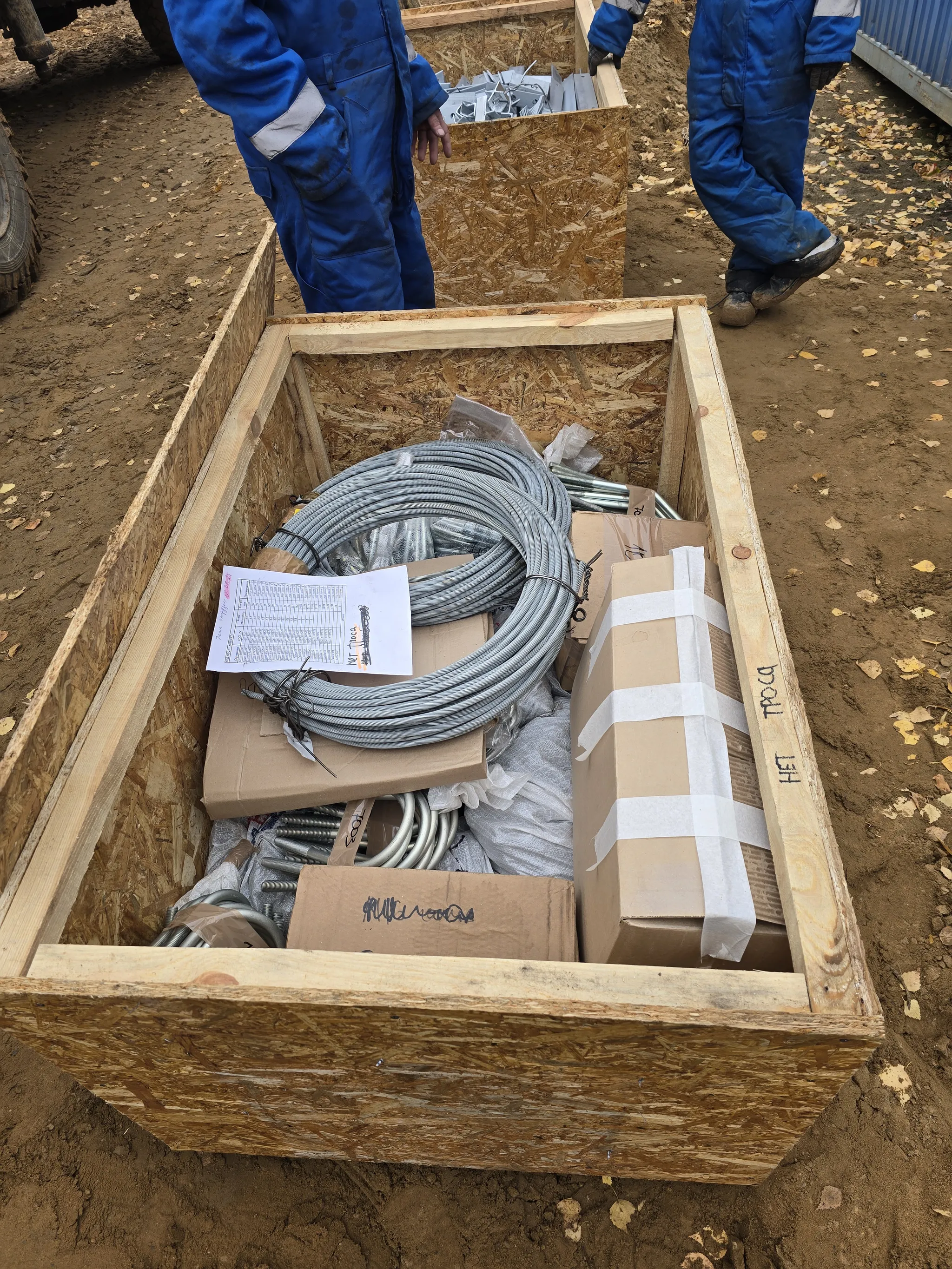

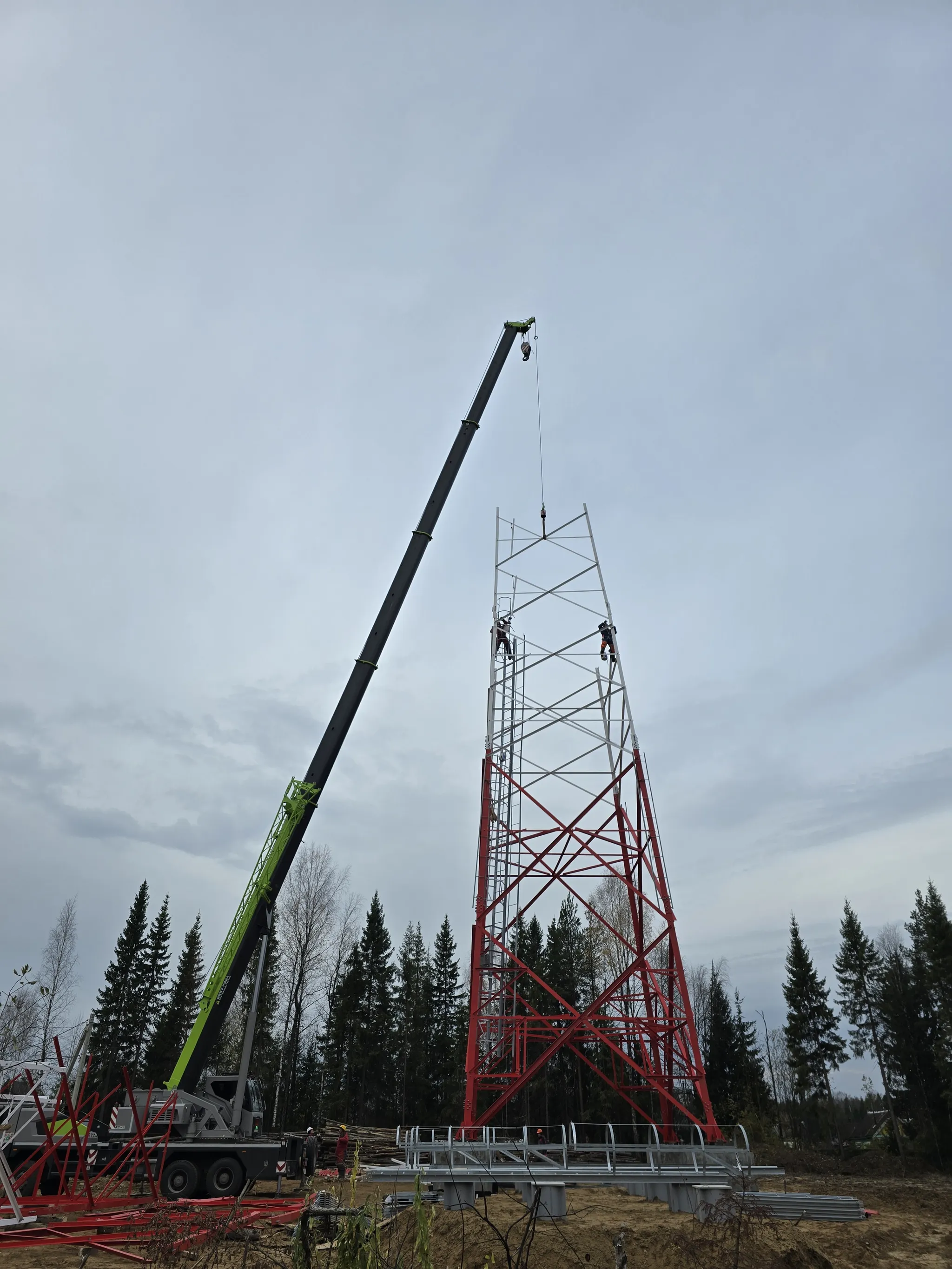

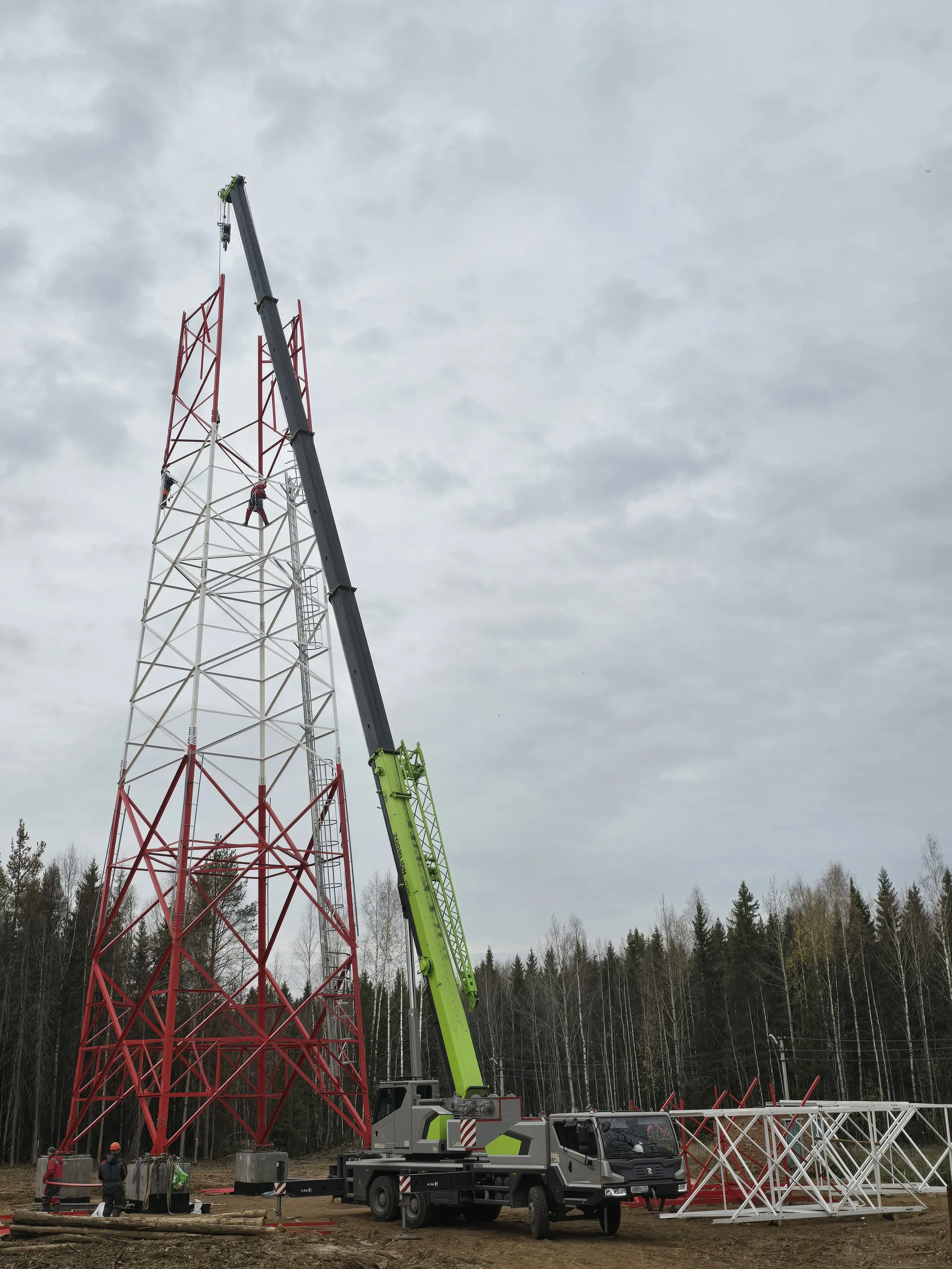

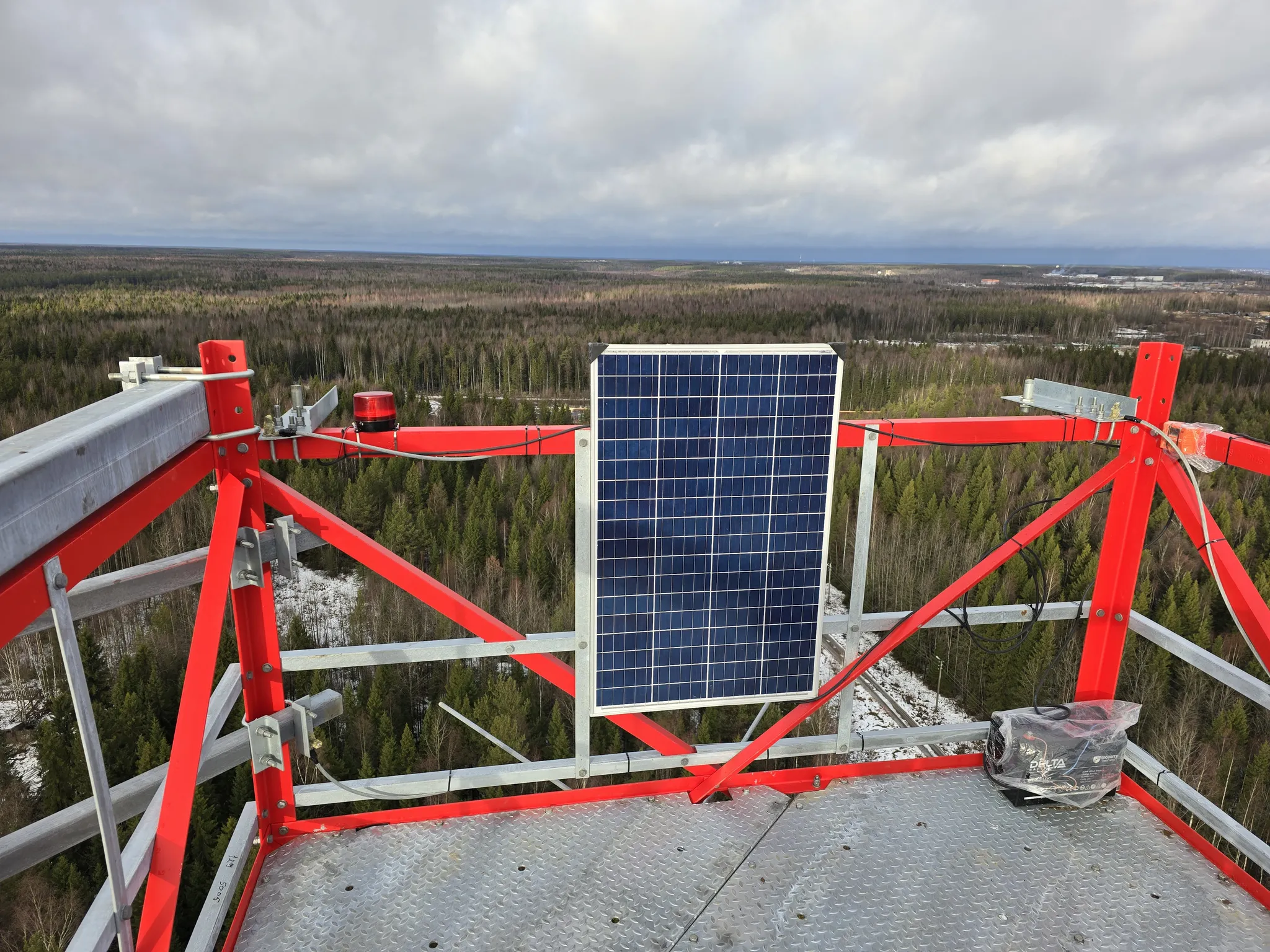

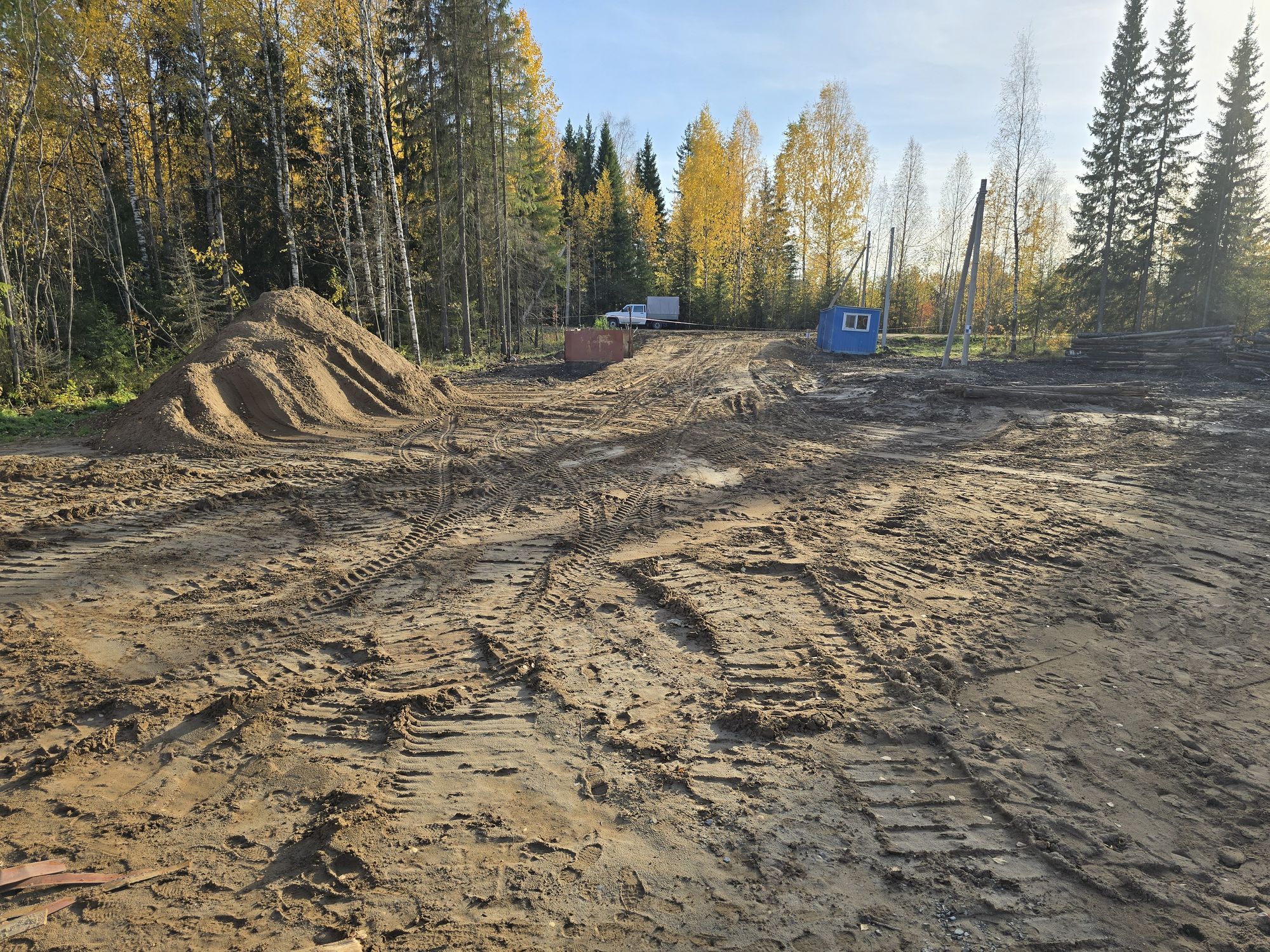

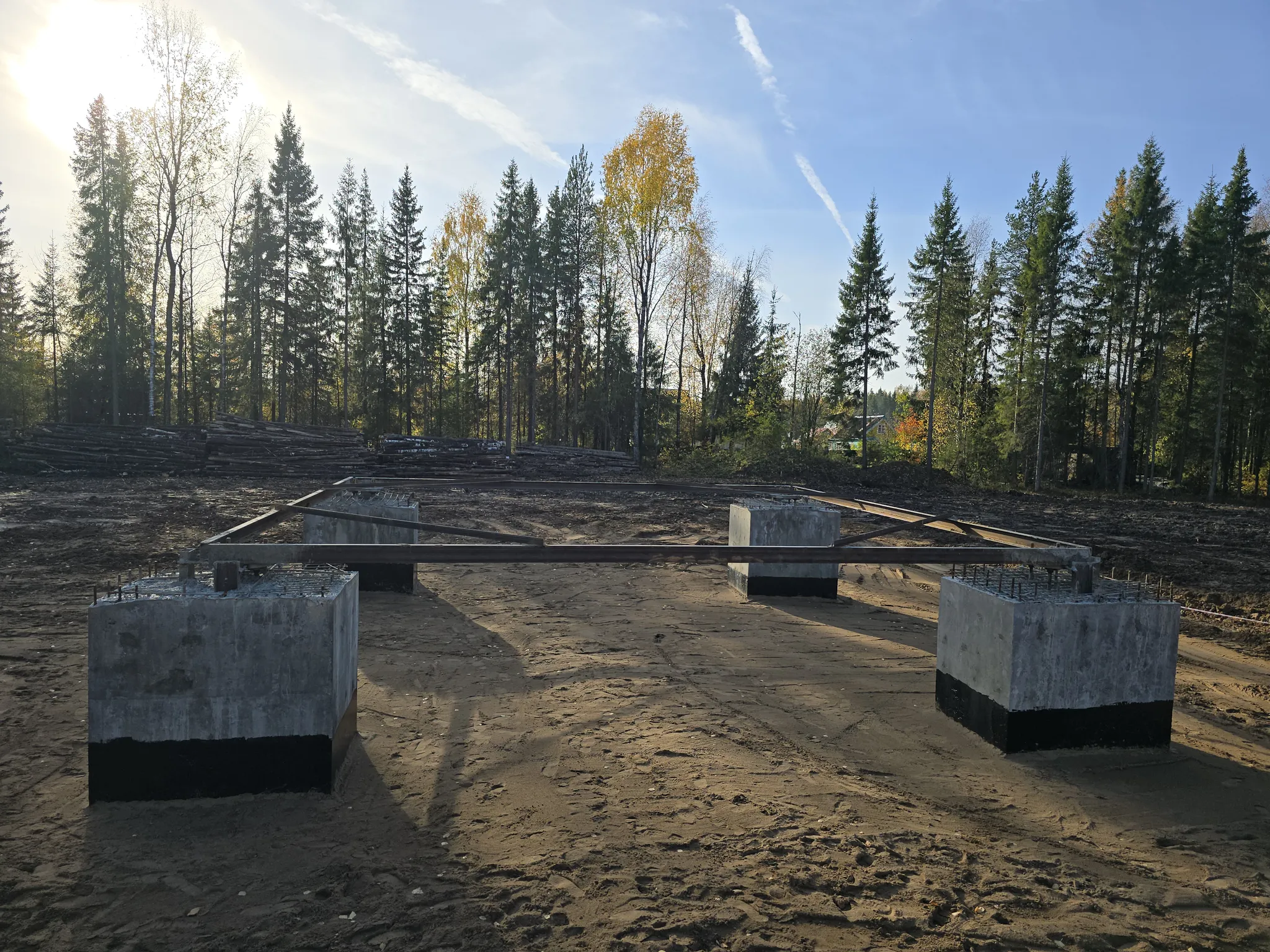

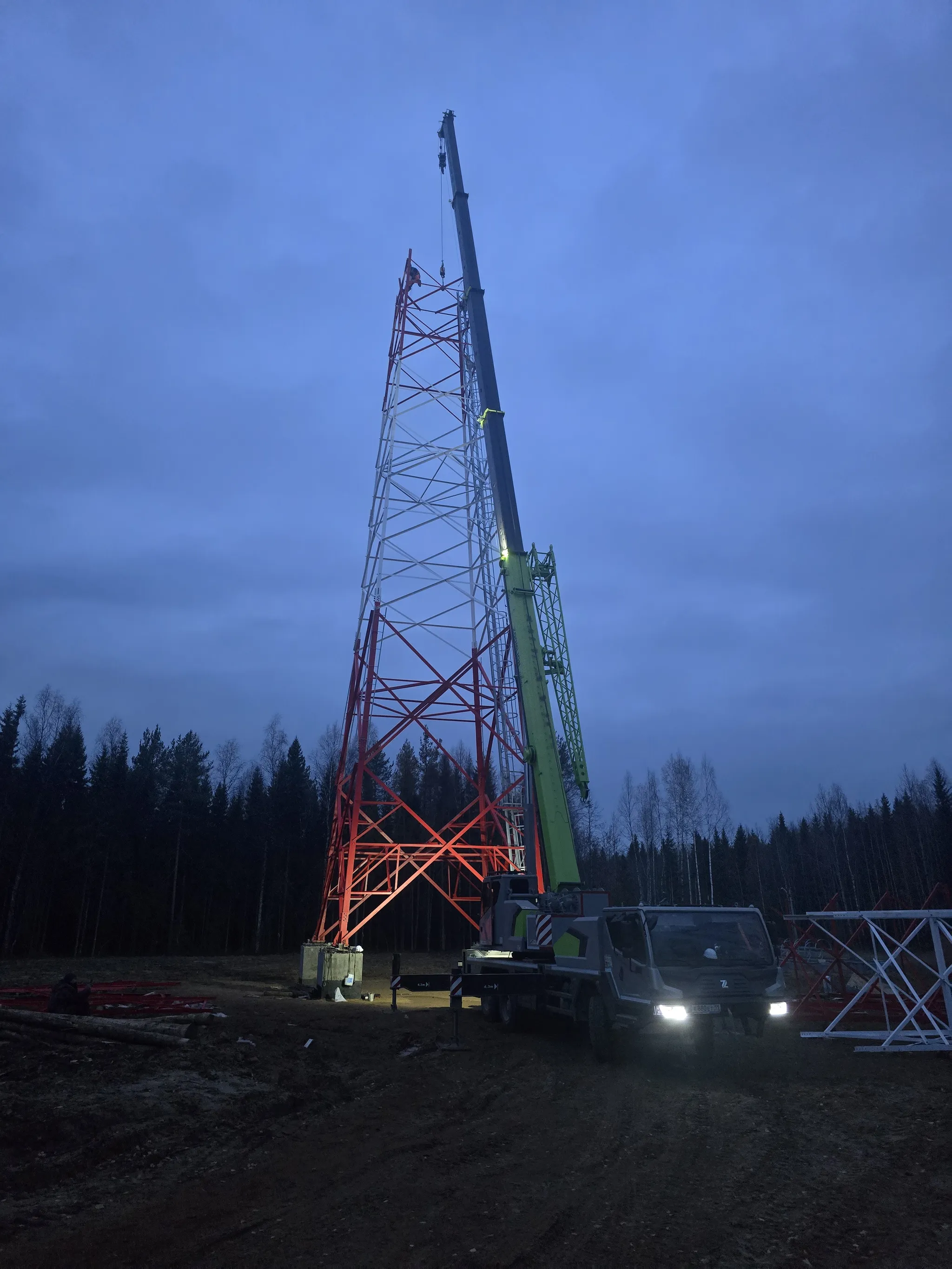

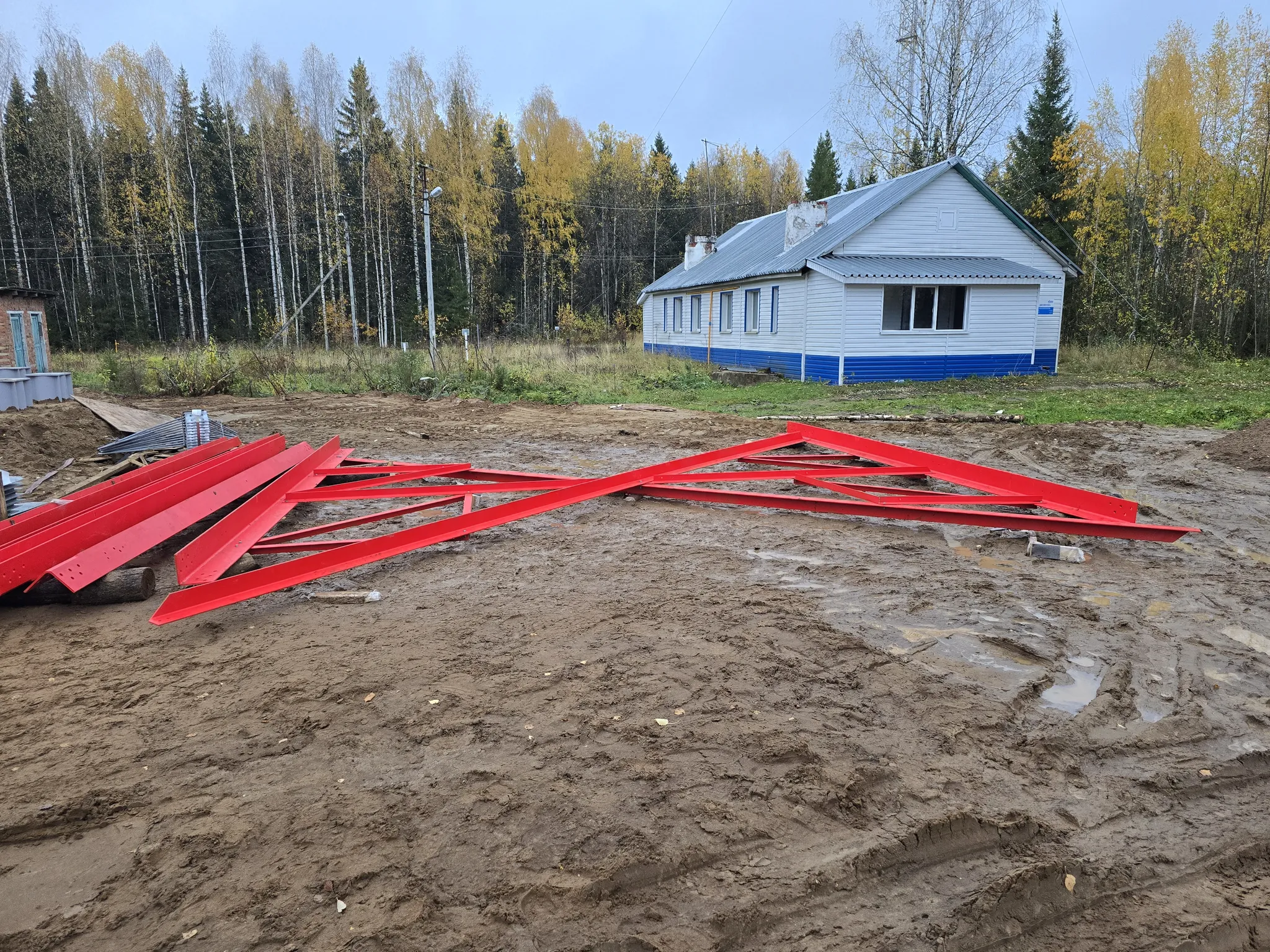

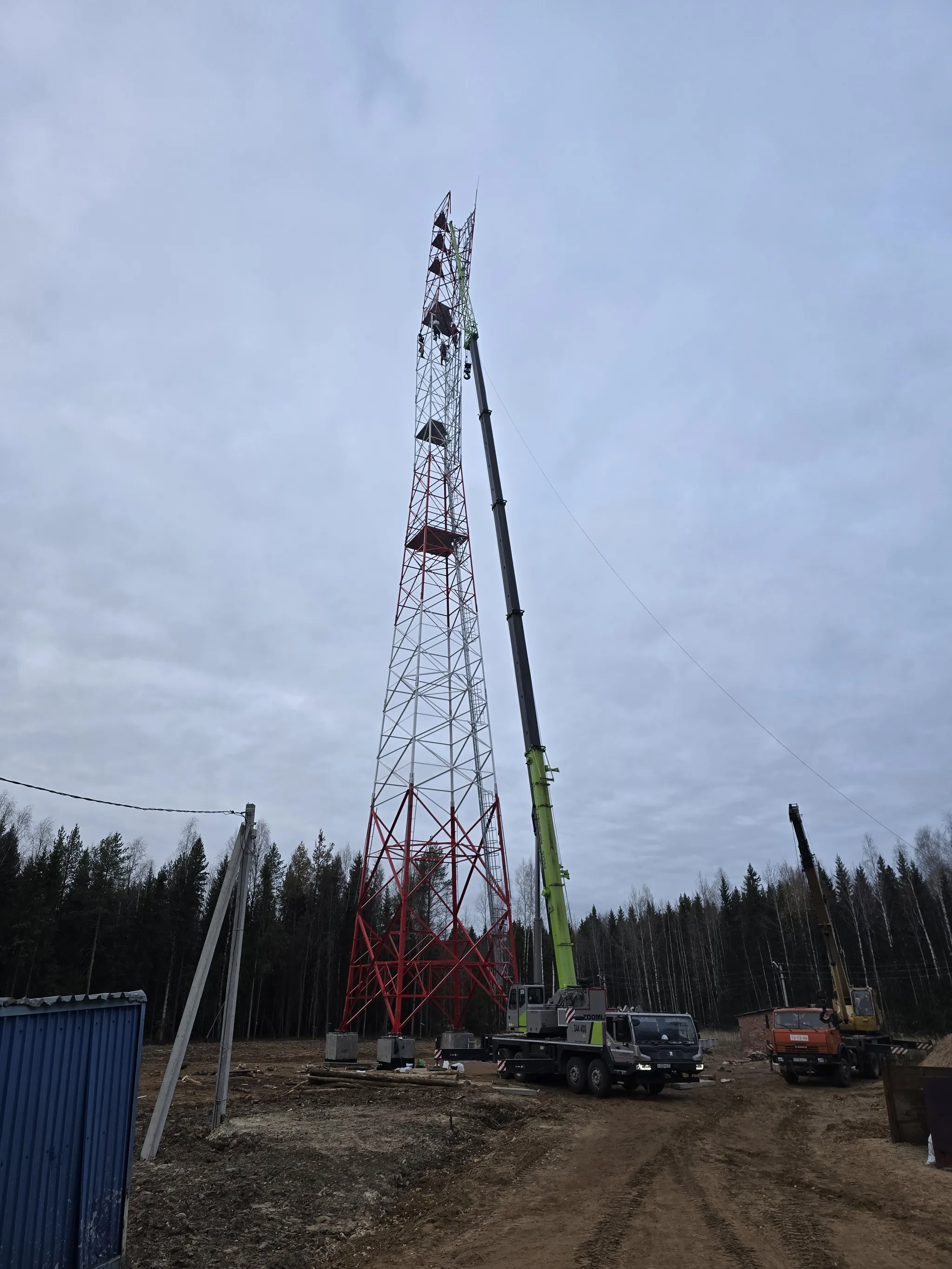

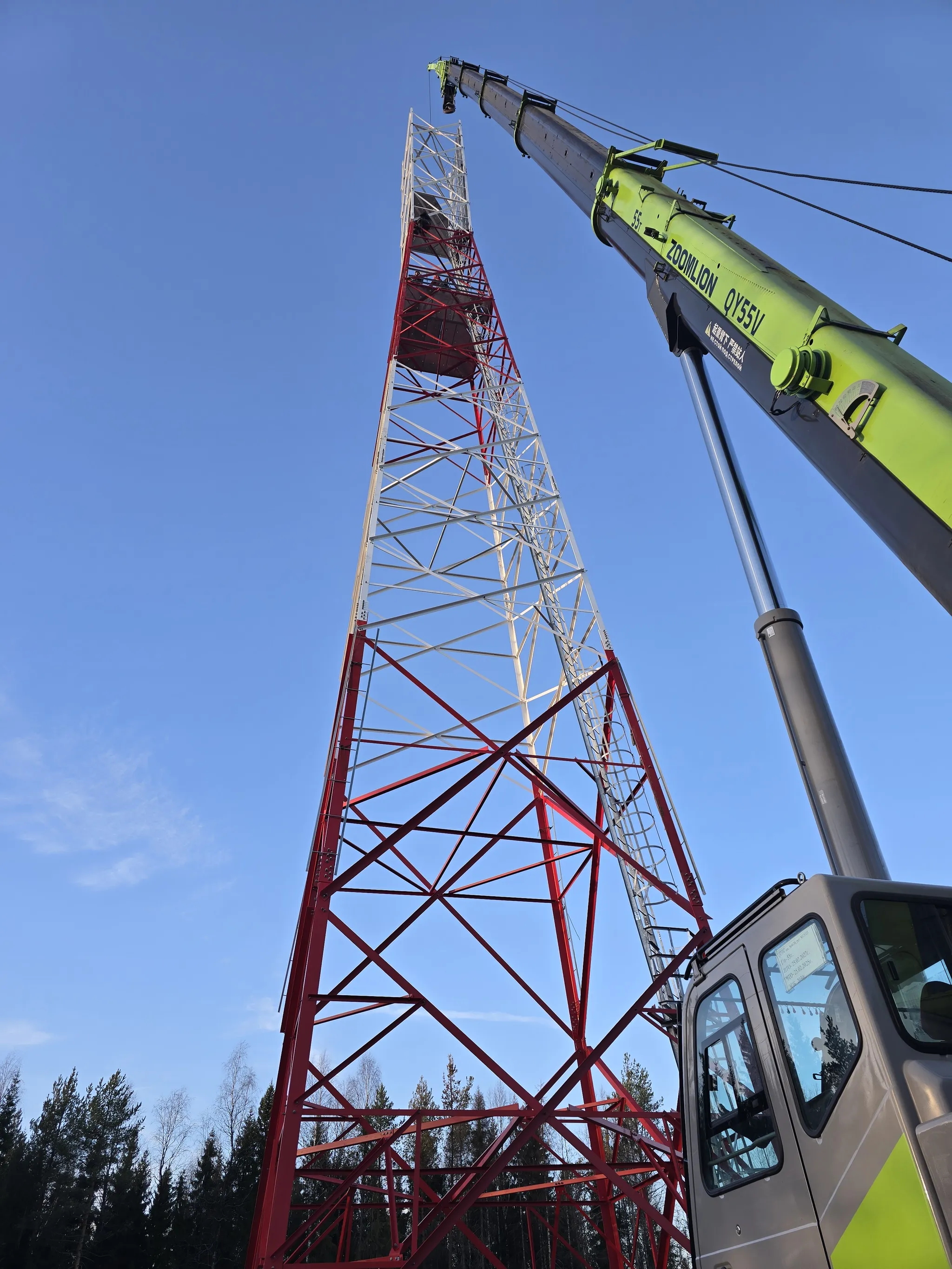

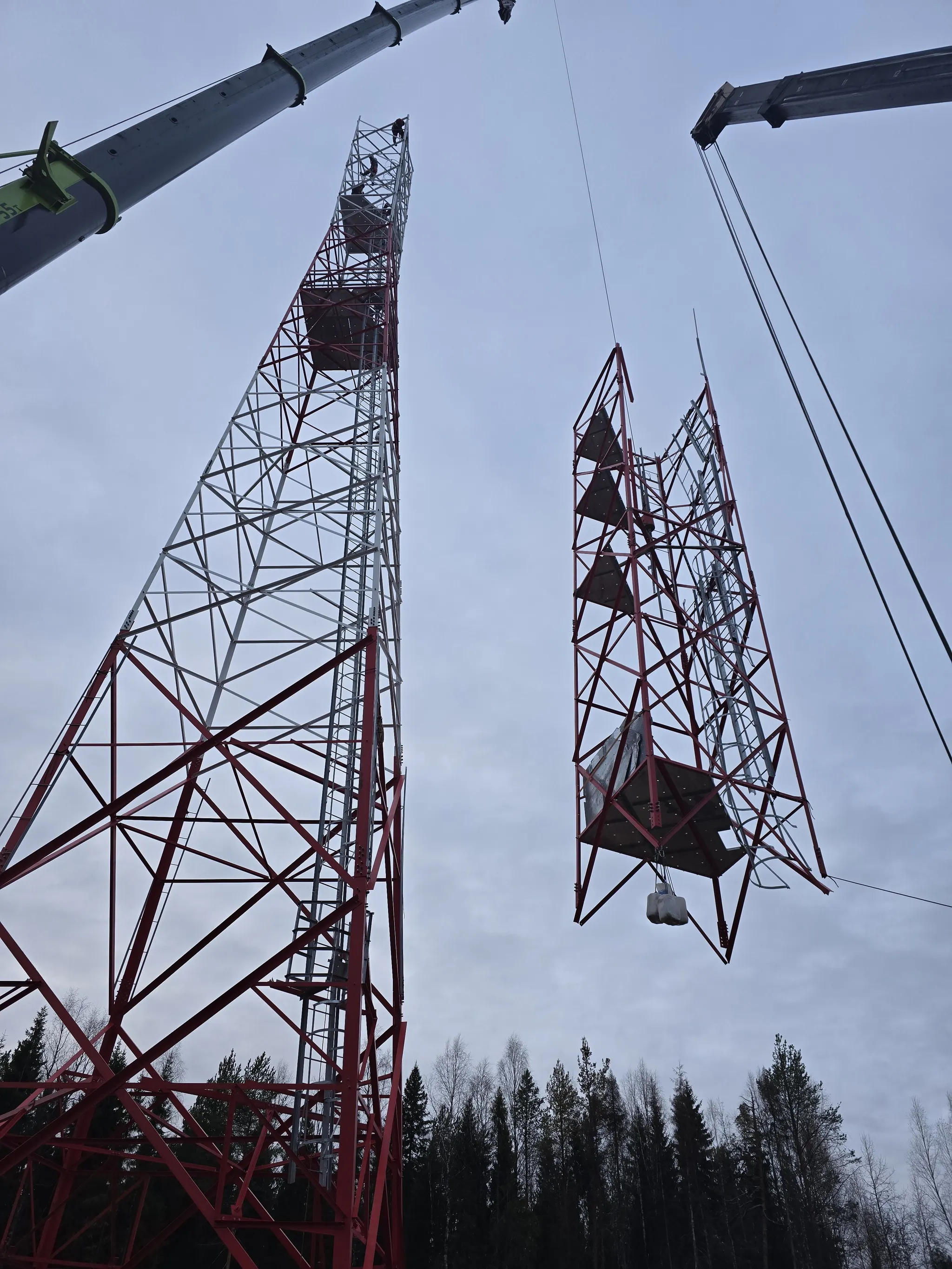

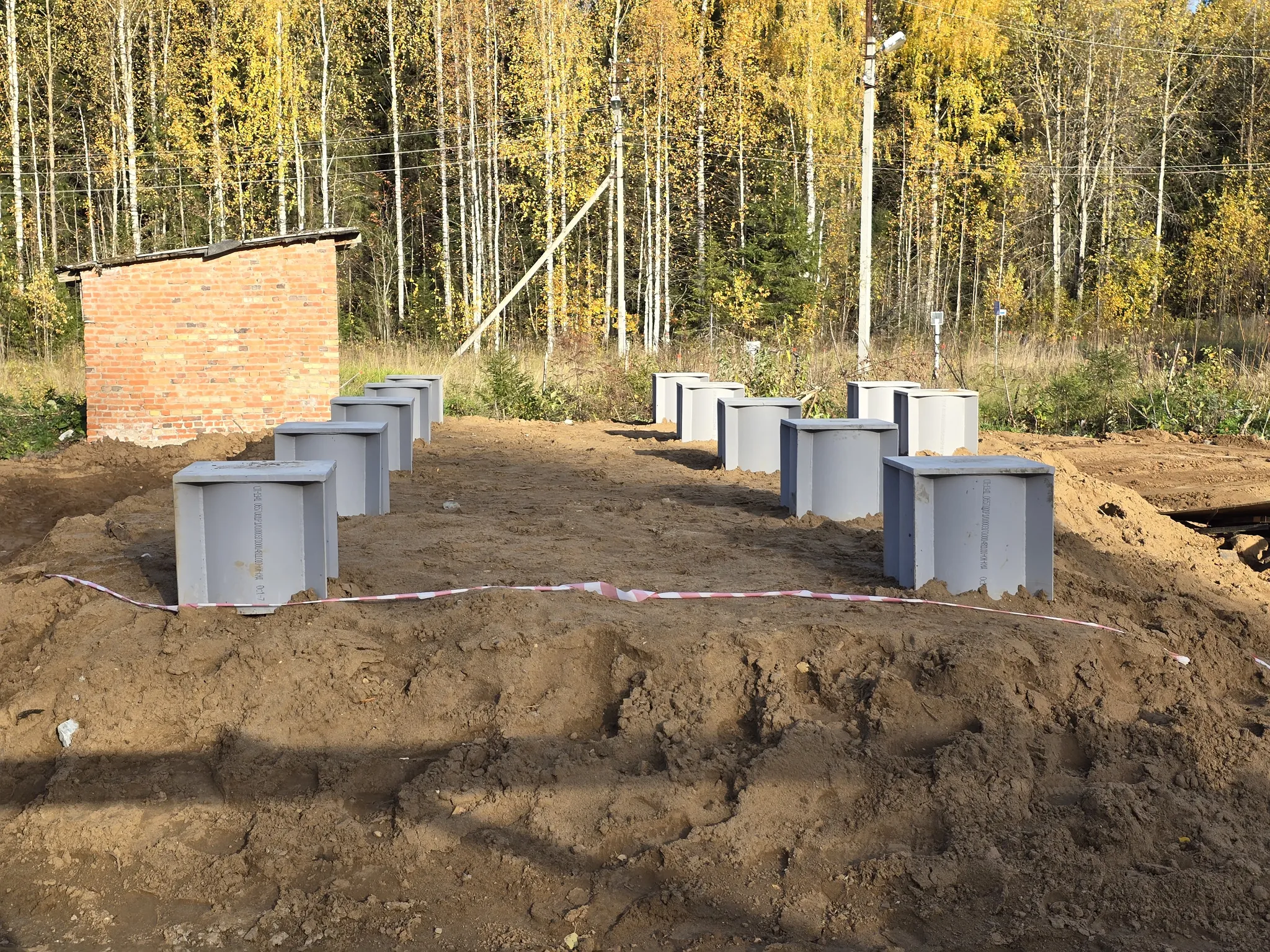

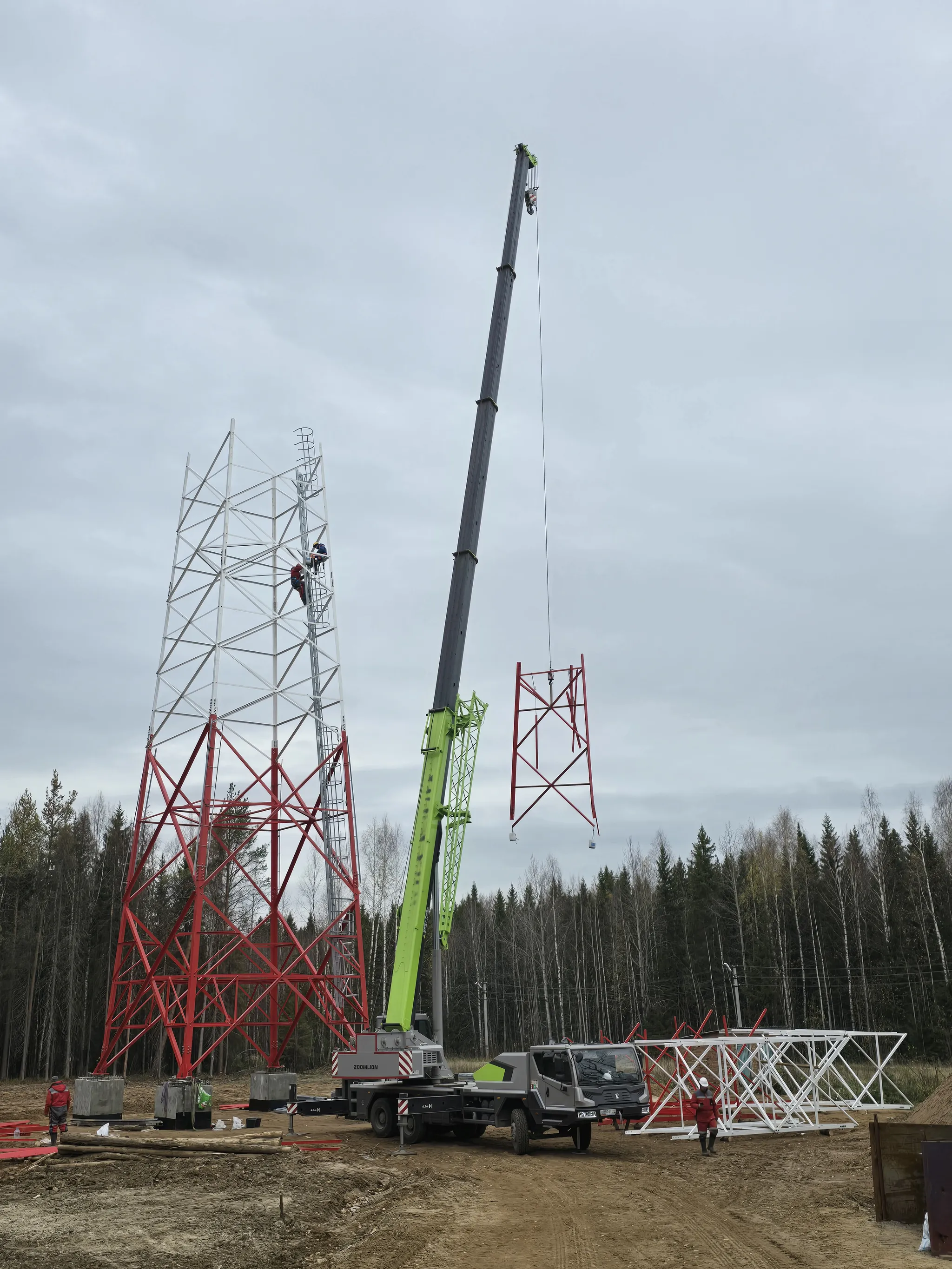

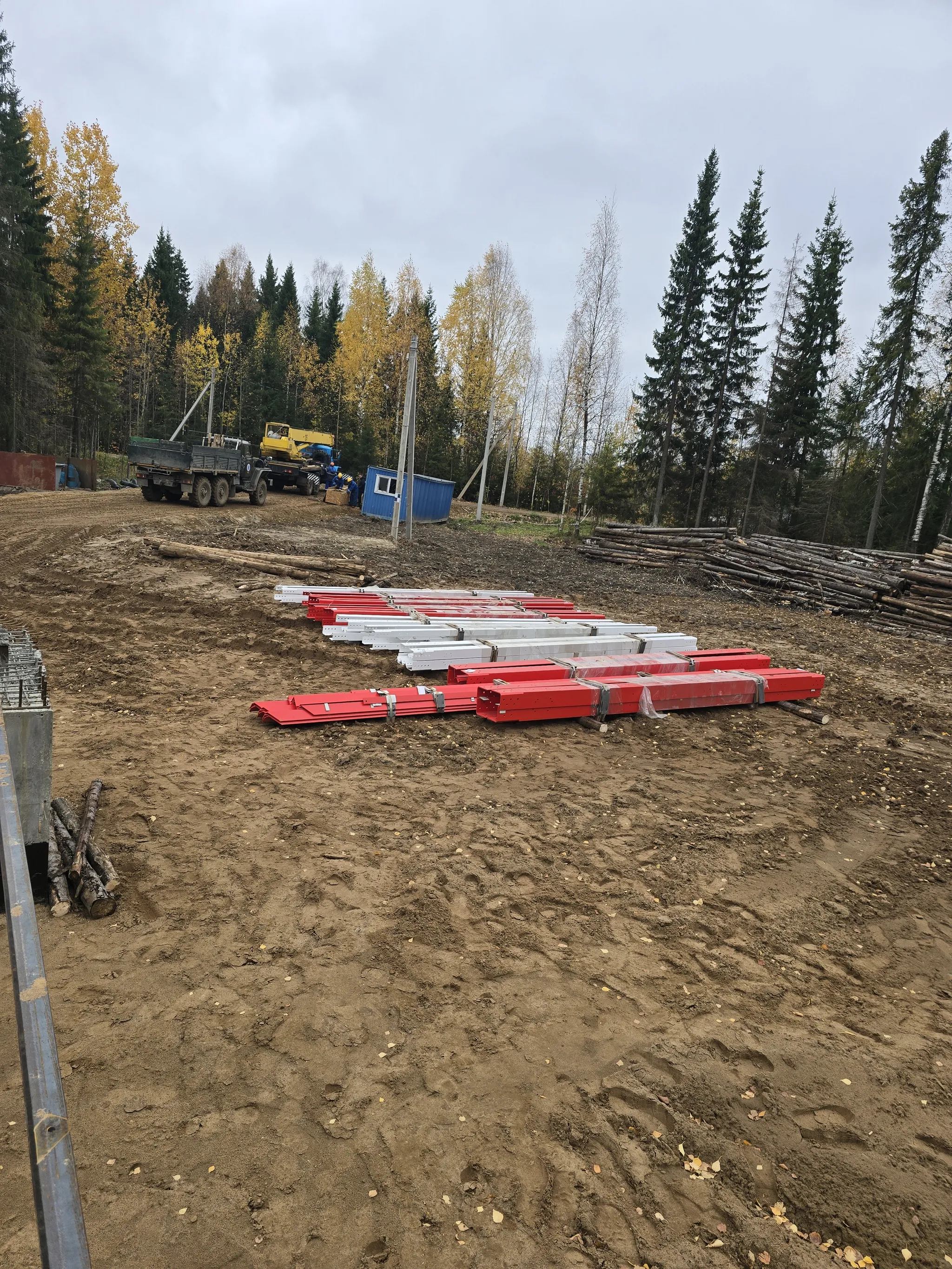

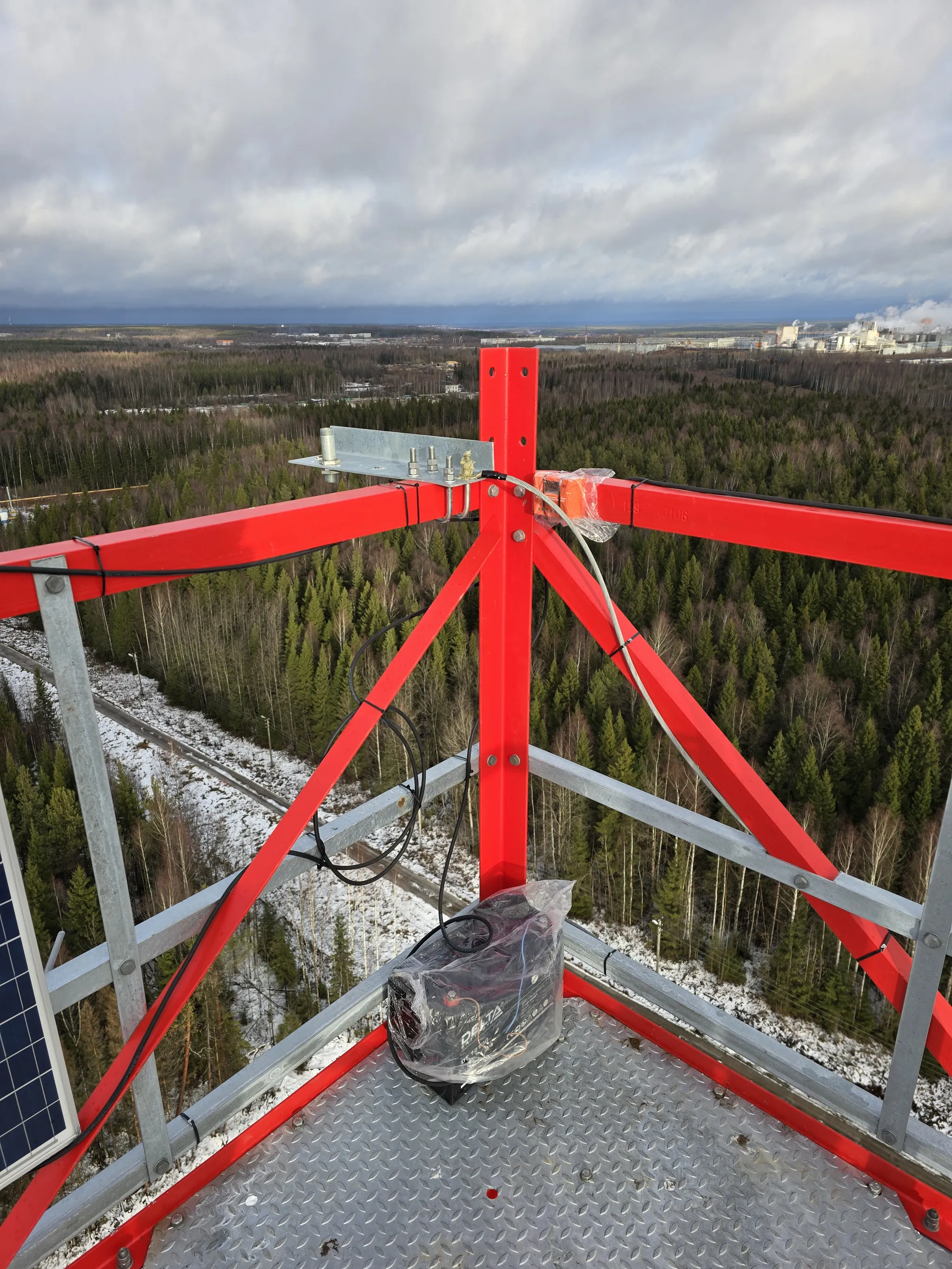

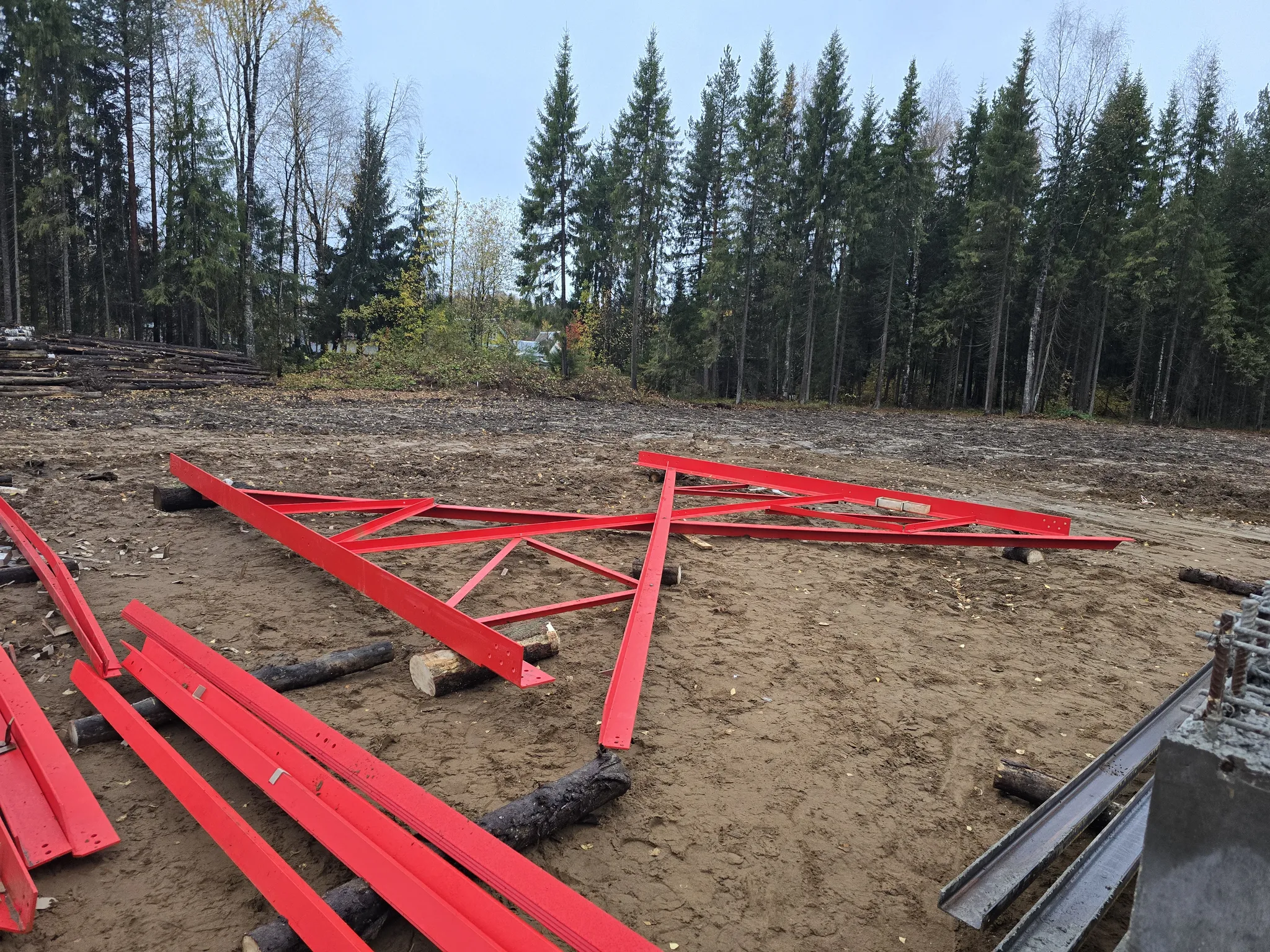

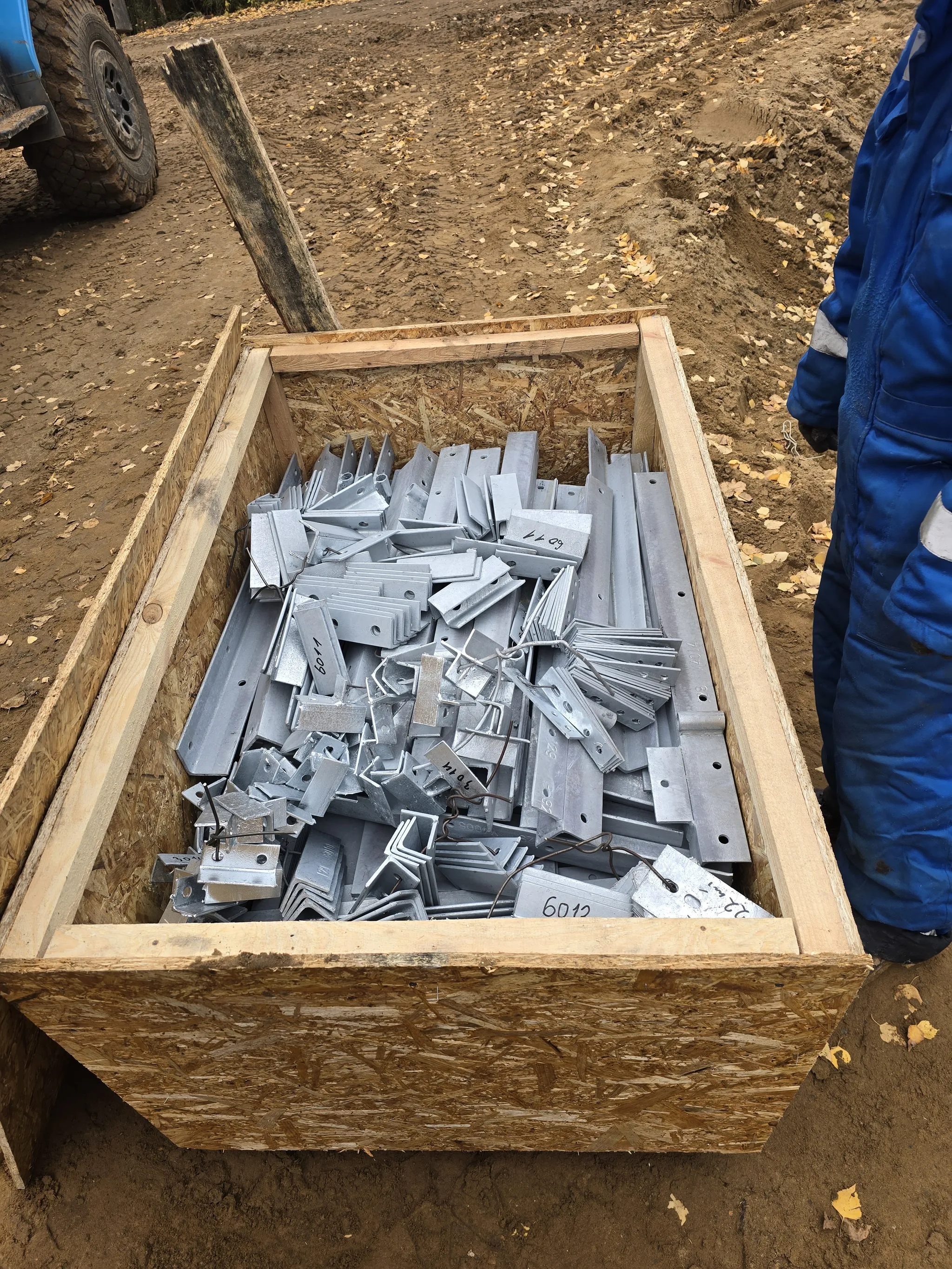

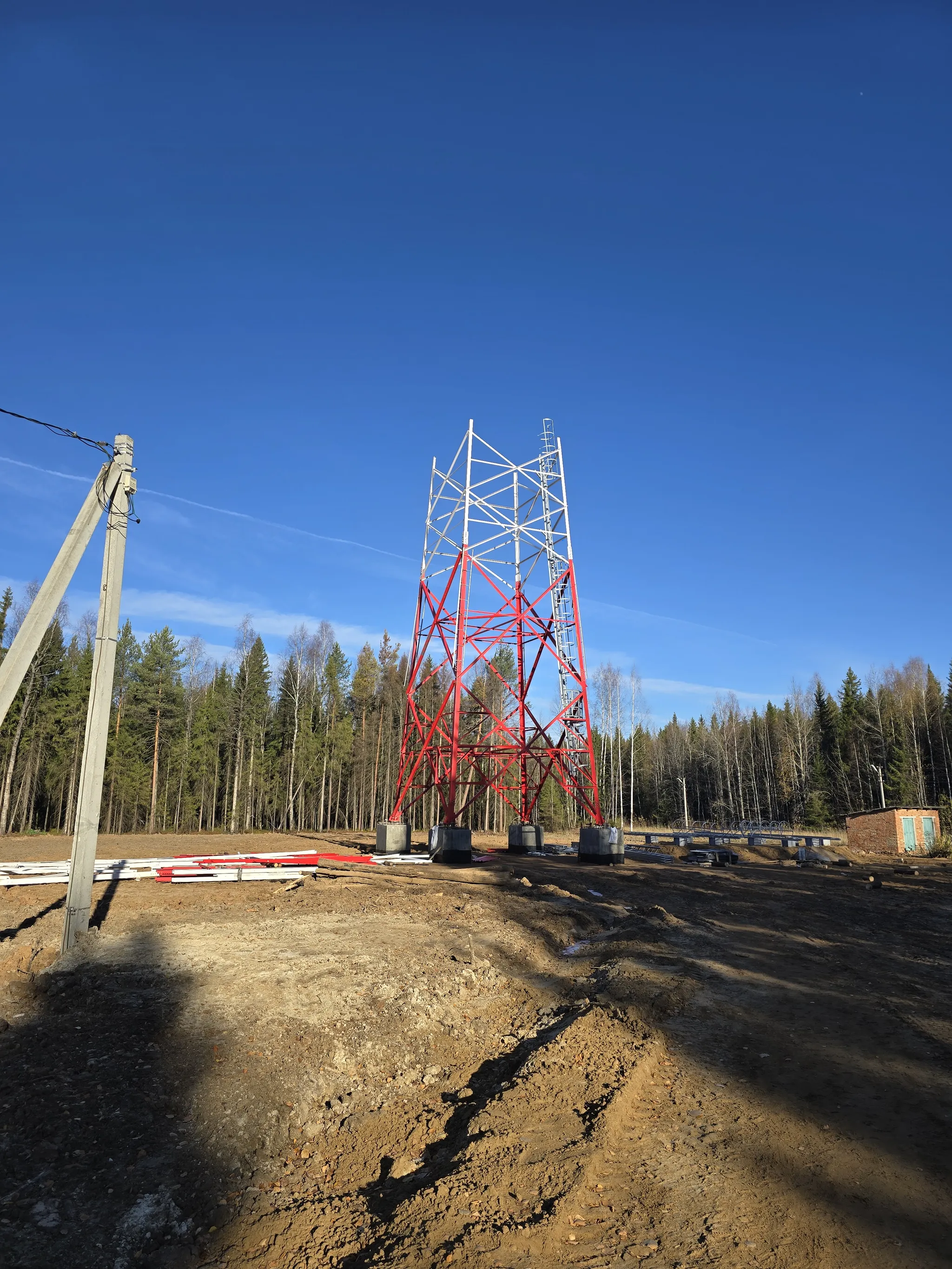

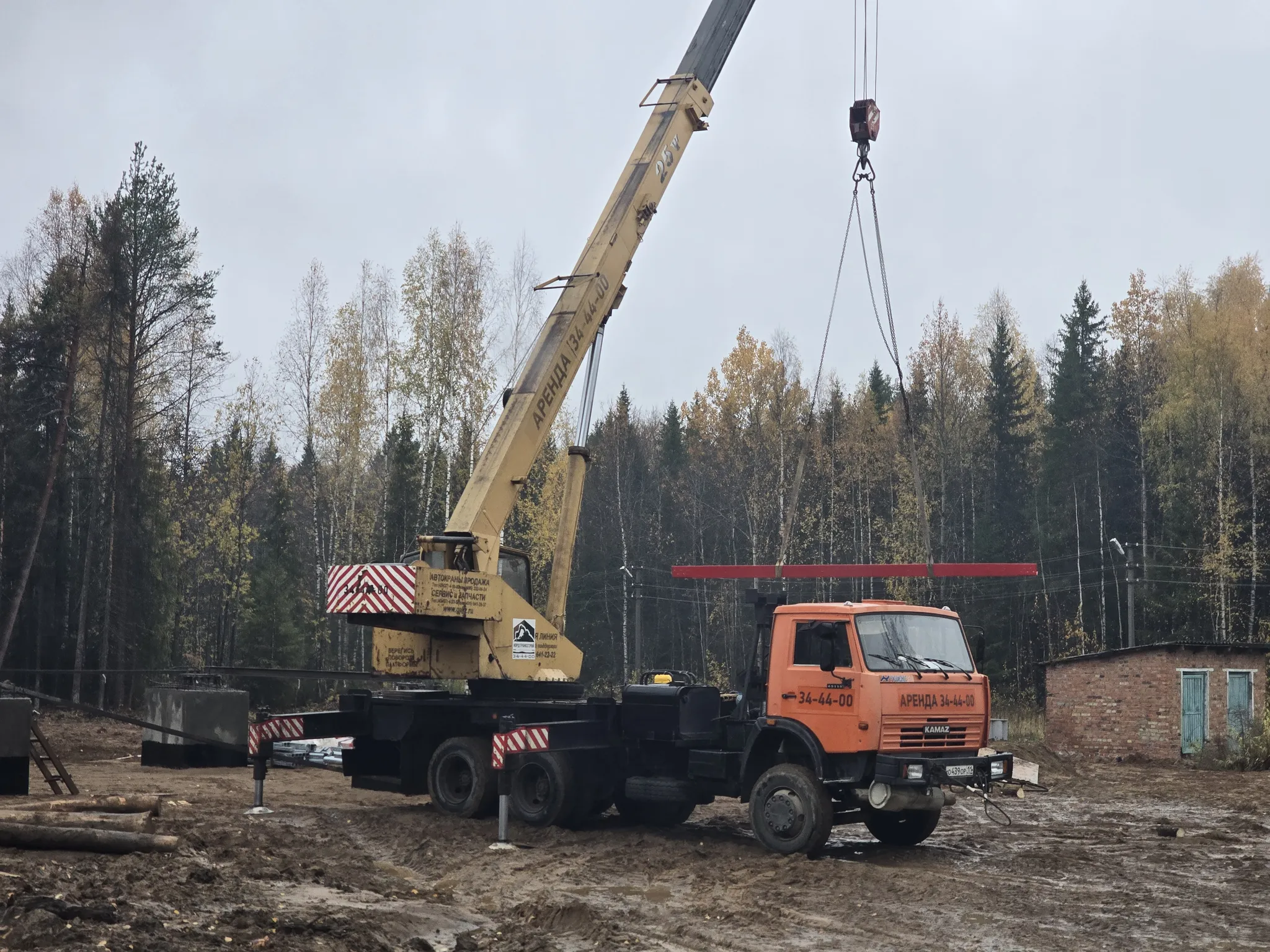

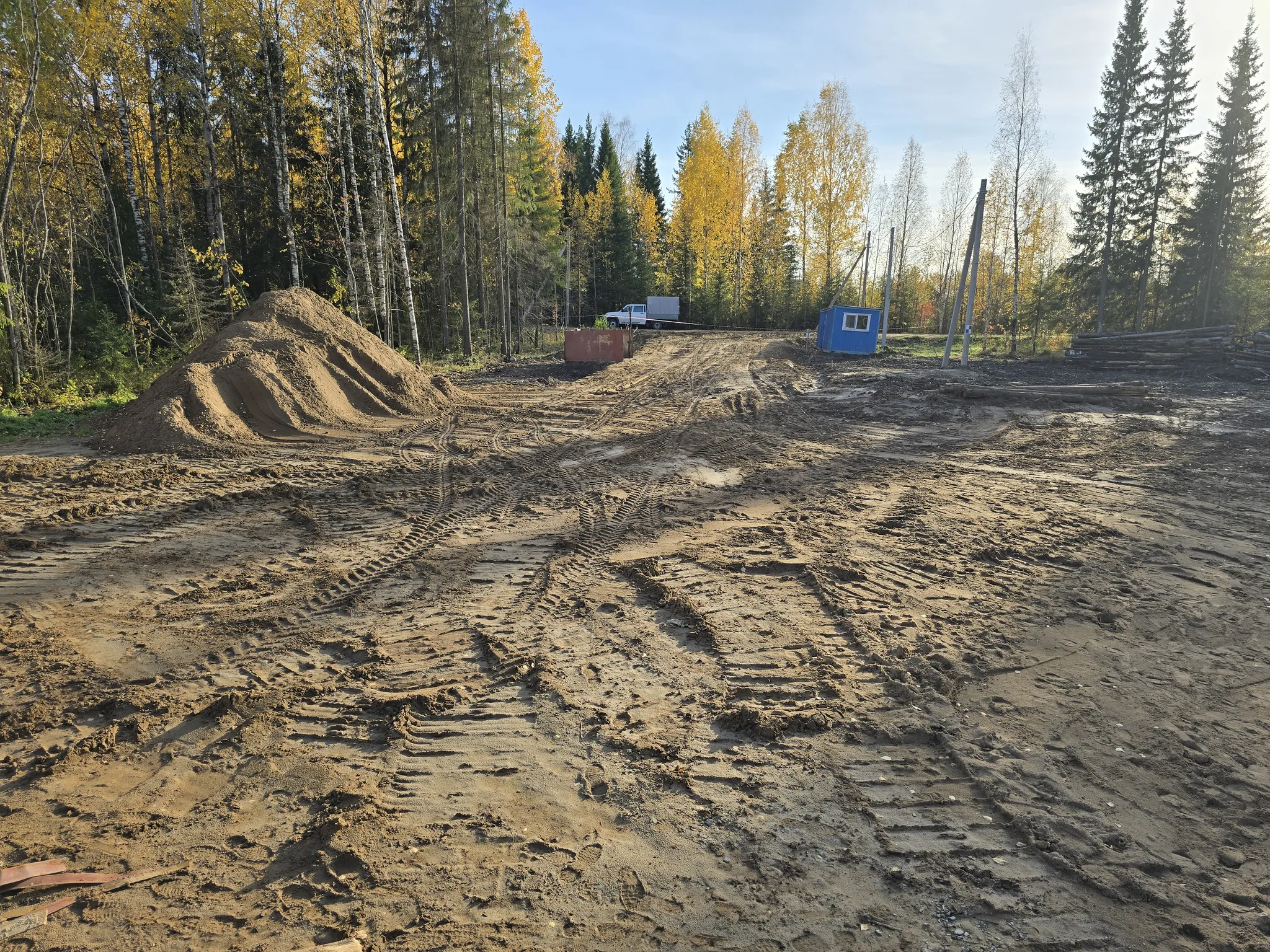

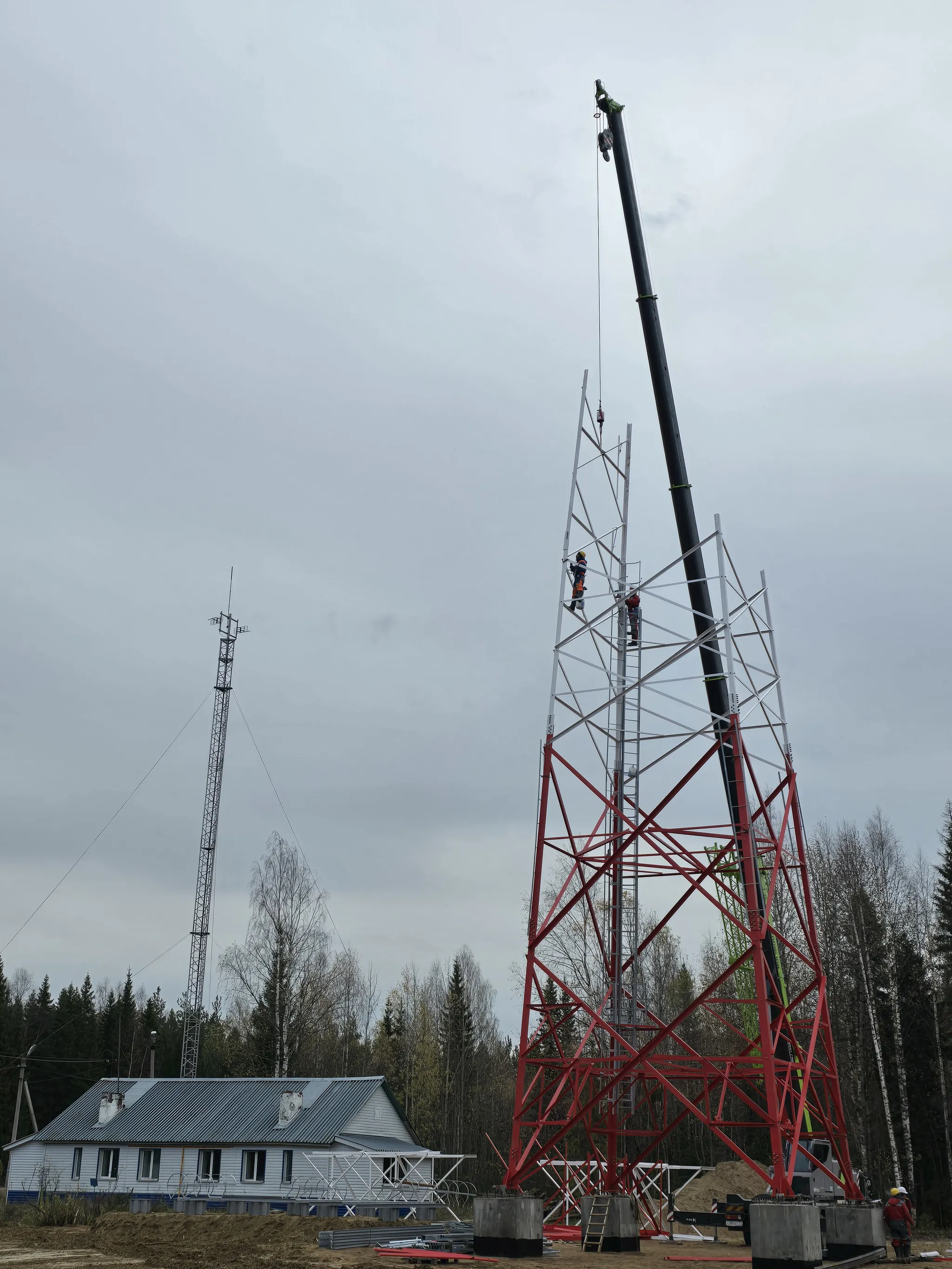

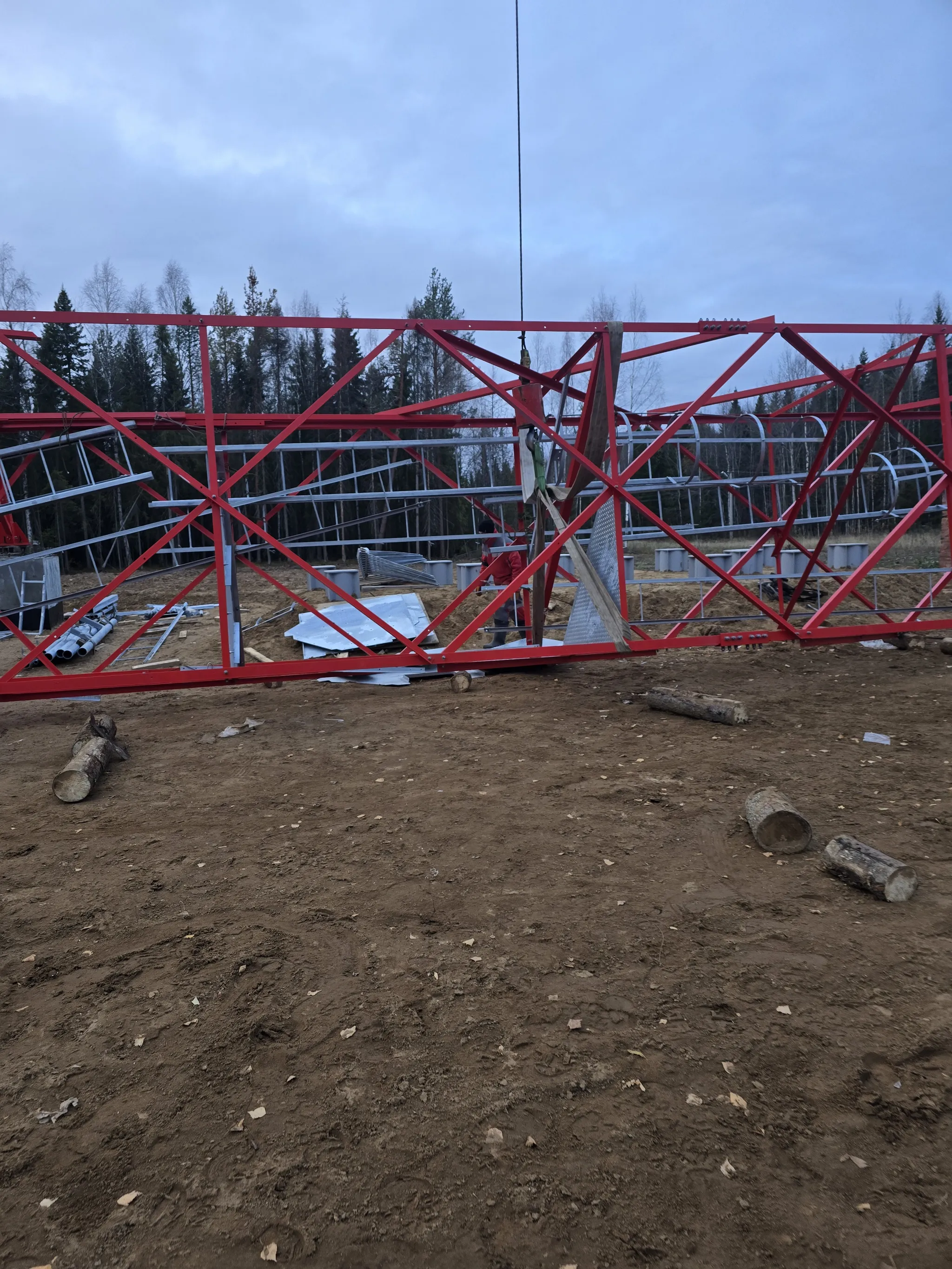

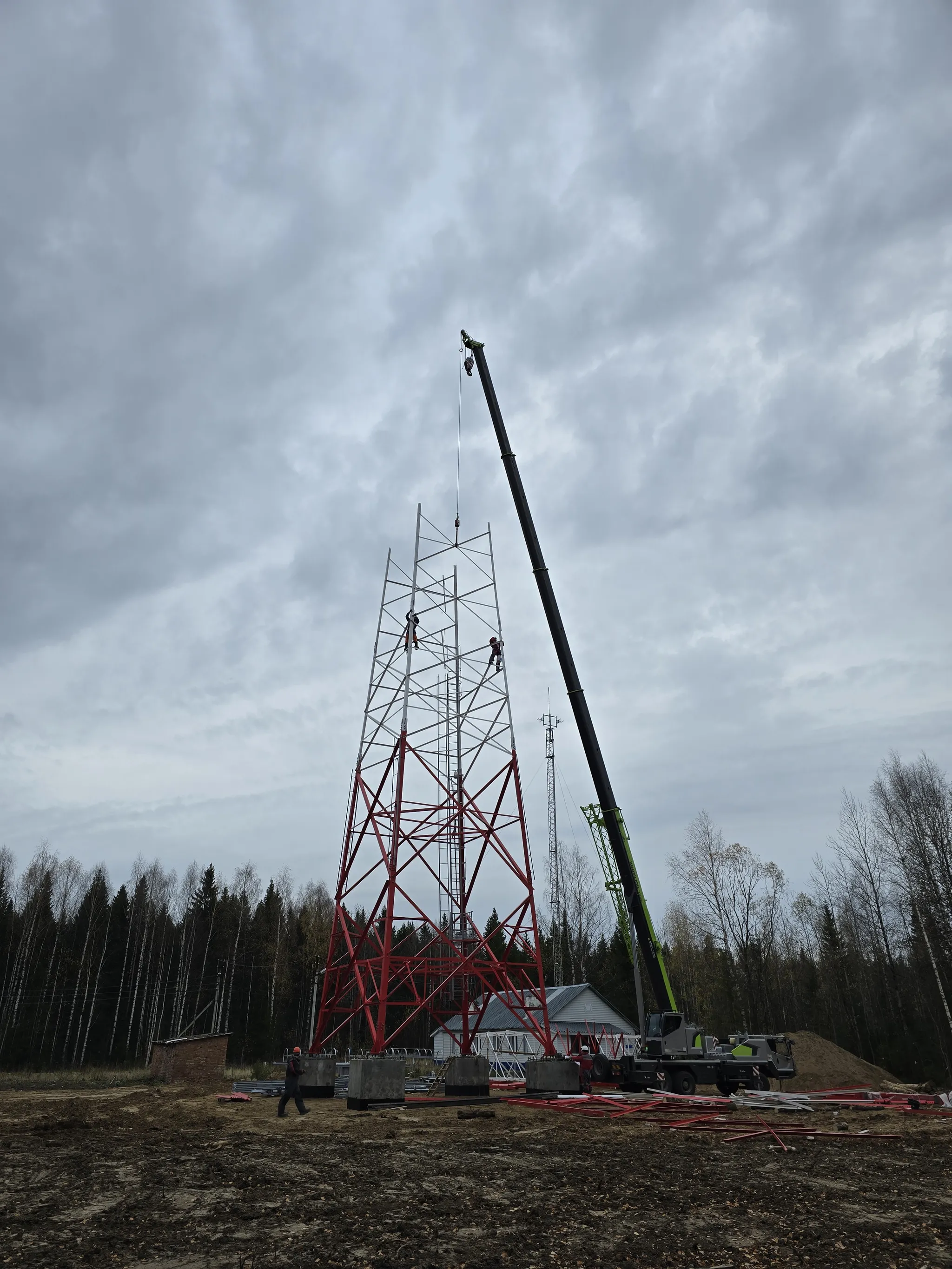

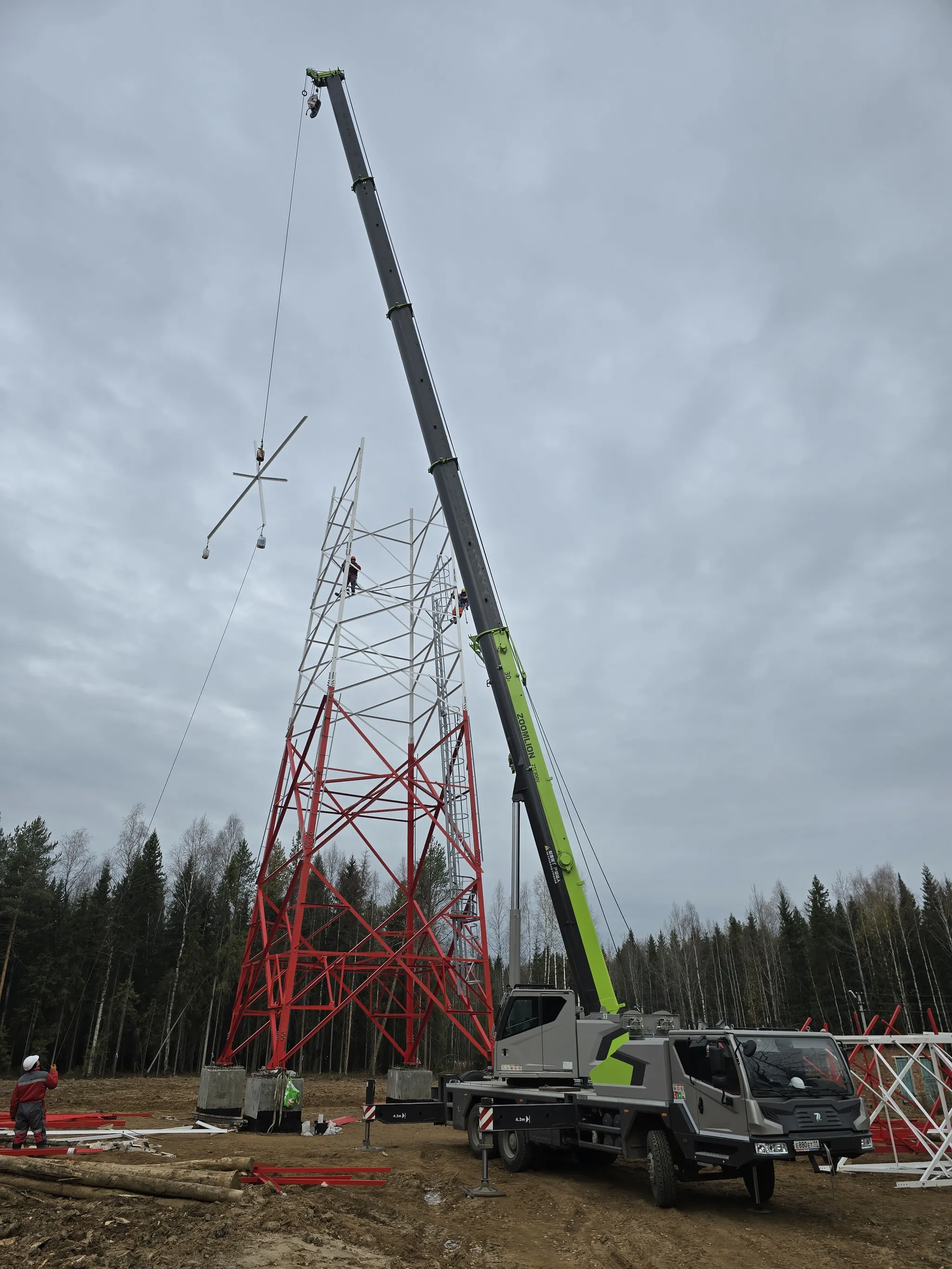

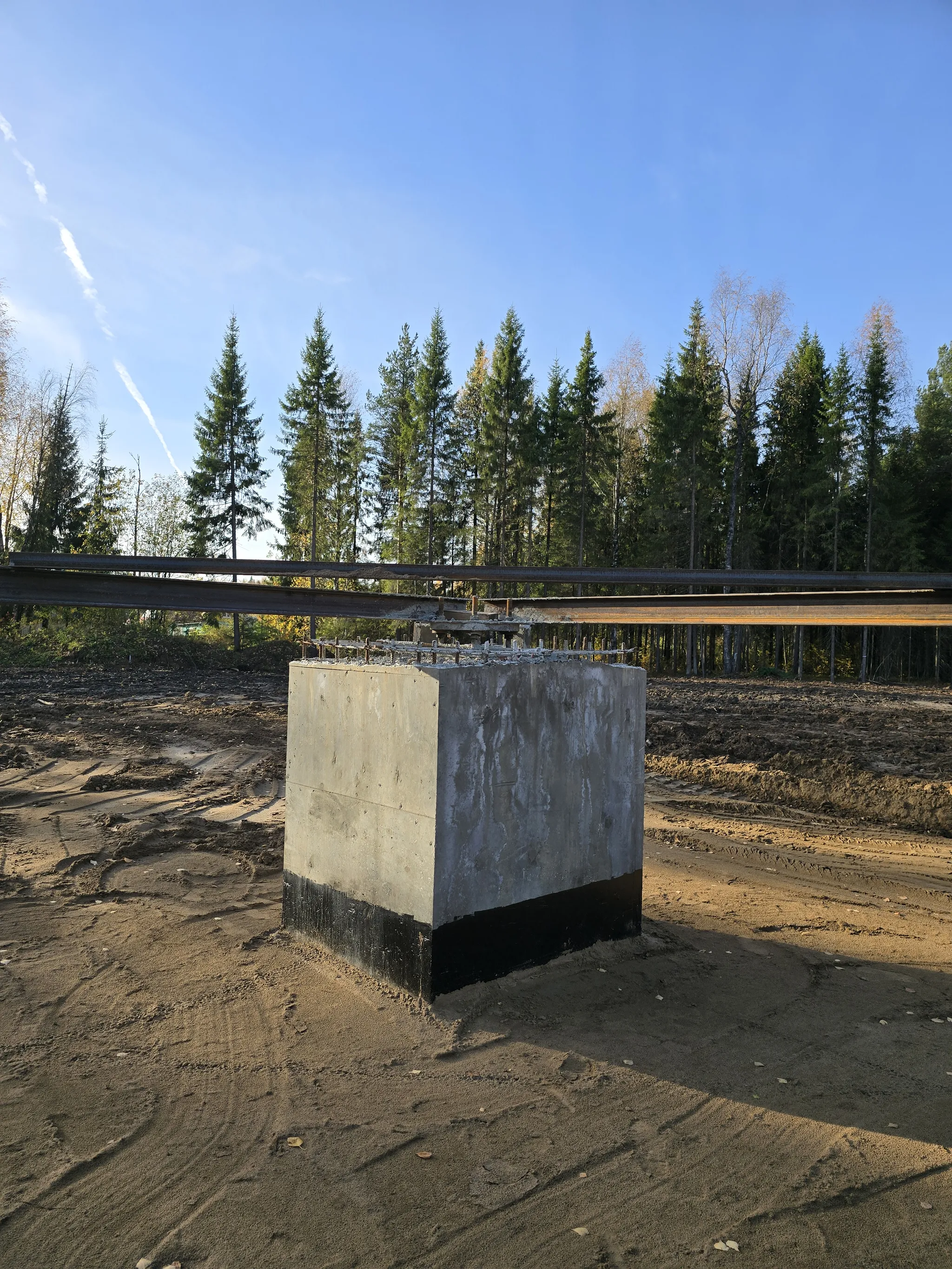

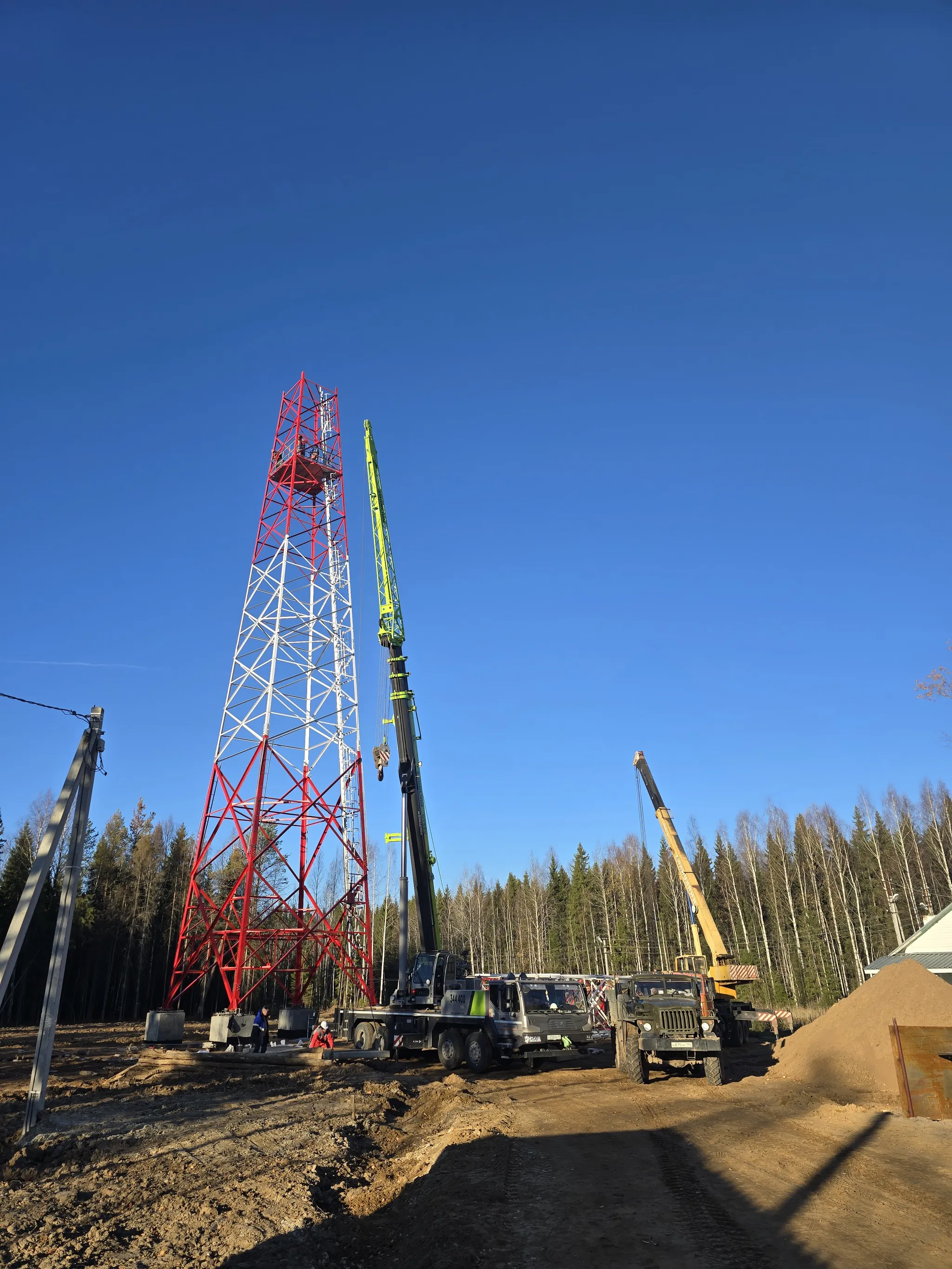

Эжва_ФО Эжва_Подъездные пути Эжва_ФО_1 20241002_141008 20241002_141050 Эжва_ФО_2 Эжва_Доставка м/к Эжва_Доставка м/к 2 Эжва_Разгрузка м/к 2 Эжва_М\к башни без площадок и лестниц Эжва_М\к хомуты и трос Эжва_М\к уголки и фурнитура Эжва_Сборка 11 секции Эжва_Сборка 11 секции Эжва_Сборка 11 секции 2 Эжва_Монтаж 9 секции Эжва_Монтаж 9 секции краном 25т Эжва_Монтаж 8 секции портал Эжва_Монтаж 8 секции портал 1 Эжва_Монтаж 8 секции портал 4 Эжва_Монтаж 8 секции портал 6 Эжва_Монтаж 8 секции вертикальные связи 2 Эжва_Монтаж 8 секции стремянки Эжва_Монтаж 7 секции портал Эжва_Монтаж 7 секции портал 2 Эжва_Монтаж 7 секции монтаж вертикальных связей Эжва_Монтаж 7 секции стремяки Эжва_Кран для 6-1 секции Эжва_Подготовка к монтажу 6-1 секции Эжва_Подъем 6 секции двумя кранами Эжва_Монтаж 6 секции Эжва_Монтаж 6 секции Эжва_Сборка 5 секции Эжва_Подъем с оттяжкой 3-1 секции Эжва_Монтаж 3-1 секции Эжва_Монтаж 3-1 секции 1 Эжва_Монтаж 3-1 секции 3 Эжва_Монтаж 3-1 секции 4 Эжва_Монтаж 3-1 секции 6 Эжва_Монтаж 3-1 секции 7 Эжва_Монтаж завершен монтаж Эжва_Временные ЗОМ Эжва_Временные ЗОМ 2 Эжва_Временные ЗОМ 3

Трехмерная модель башни

время загрузки модели зависит от скорости Вашего соединения, просьба подождать 20-40 секунд

Все проекты BIMGROUP
Все проекты

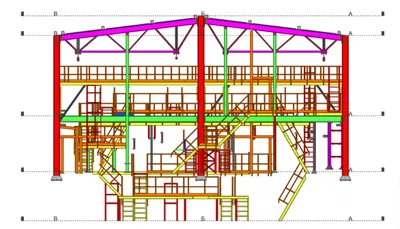

Разработка чертежей альбома КМД
Предыдущий проект Разработка чертежей альбома КМД

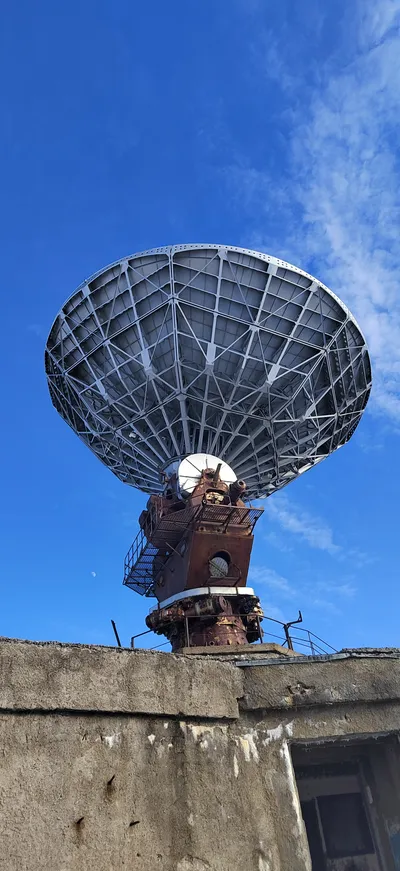

Монтаж оборудования заказчика
